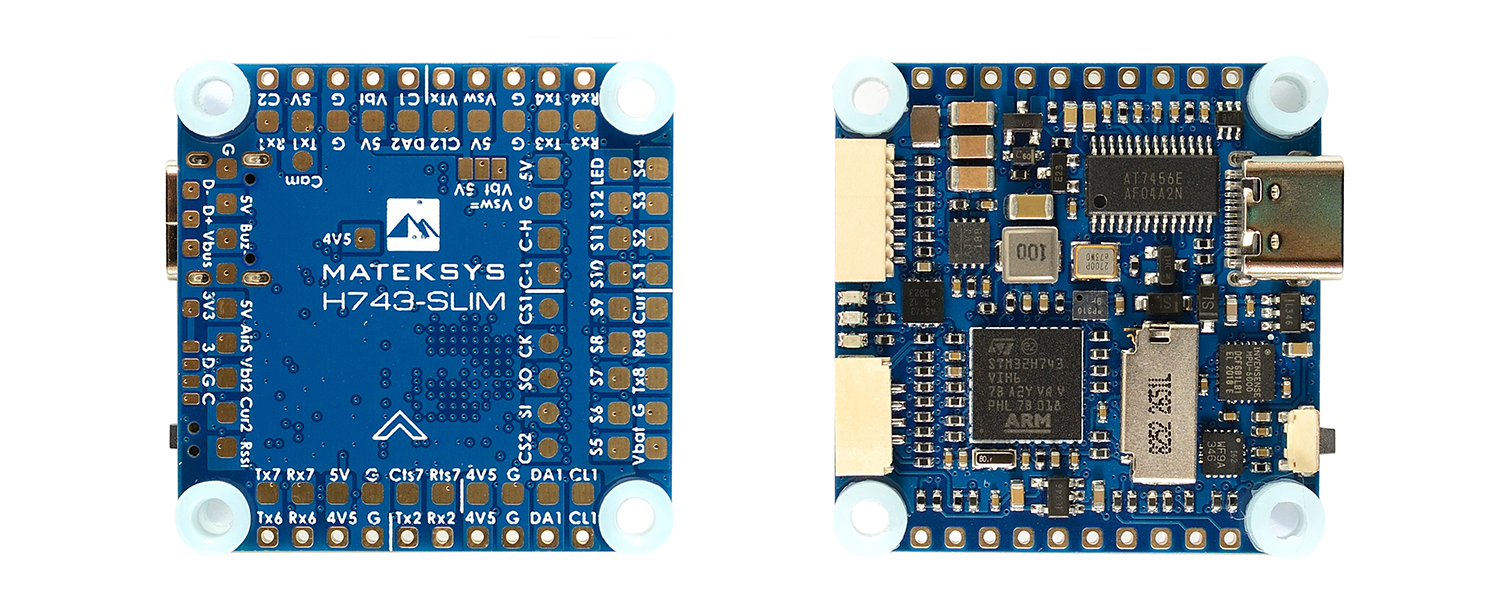

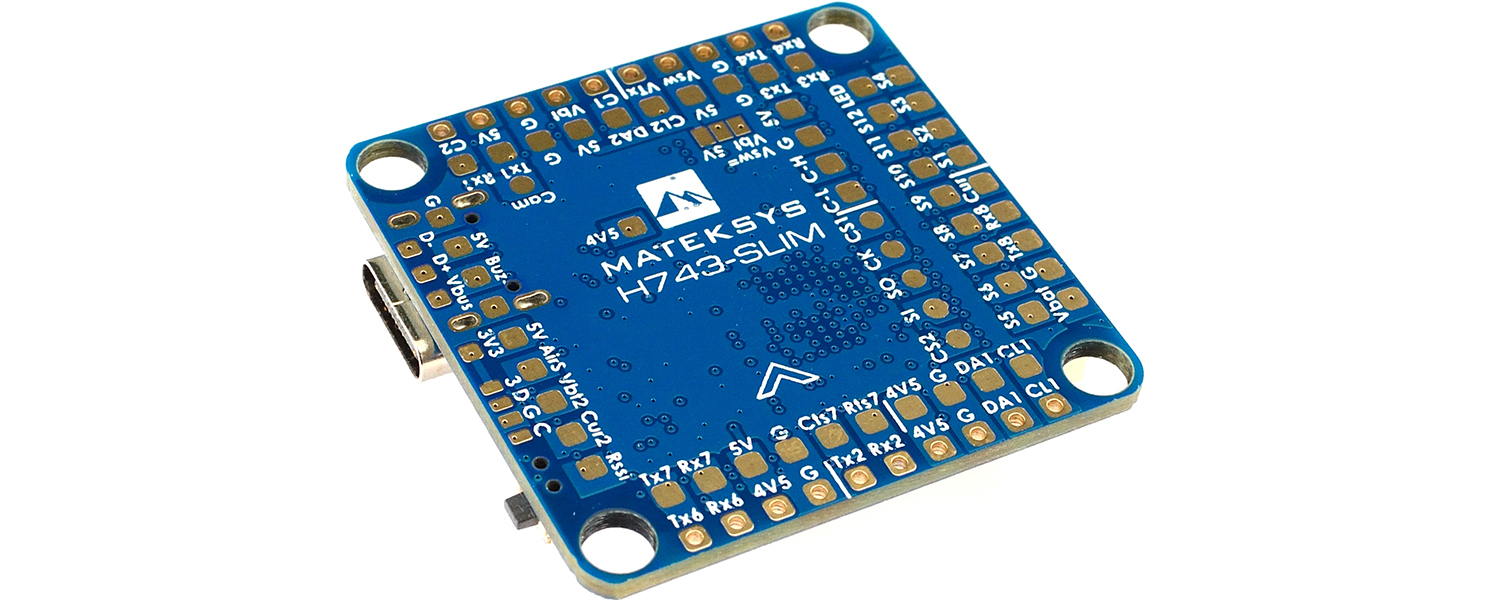

Польотний контролер Matek H743-SLIM V3

4 300

Немає в наявності
Короткий опис:

Автопілот Matek H743-SLIM оснащений надшвидким сучасним процесором H7, що працює на частоті 480MHz та оперативною пам’яттю 1Mb. На платі має вбудований точний барометр Infineon DPS310, два гіроскопи, слот MicroSD для запису логів, 7 UART портів з можливістю підключення FPV DJI системи.

Також має порт CAN BUS, як і його більший аналог H743-WING,  для підтримки підключення майбутніх спеціальних периферійних пристроїв.

H743-SLIM відрізняється від H743-WING більшою призначеністю для квадрокоптерів, так як відсутня плата PDB, ряд регуляторів напруги BEC та ін., хоча і може використовуватися для збирання багатьох радіомоделей, у тому числі крил. З прошивками ArduPilot, BetaFlight та підтримує iNAV. На контролері як другий гіроскоп використовується ICM42605.

Порівняти
Опис

Автопілот Matek H743-SLIM є продуктом, який вражає своєю продуктивністю та можливостями, особливо завдяки своєму процесору та пам’яті:

  1. Процесор H7: Matek H743-SLIM оснащений надзвичайно потужним процесором H7, який працює на вражаючій частоті 480MHz. Цей процесор має високий рівень продуктивності і здатність обробляти велику кількість даних, що робить його ідеальним вибором для задач, пов’язаних з автономним польотом та керуванням БЛА.
  2. Оперативна пам’ять 1Mb: Оперативна пам’ять об’ємом 1 Мб забезпечує достатньо ресурсів для виконання різних завдань, пов’язаних із керуванням та обробкою даних. Ця пам’ять дозволяє зберігати тимчасові дані та запускати додаткові функції без втрати продуктивності.

Завдяки цим технічним характеристикам, Matek H743-SLIM готовий виконувати важкі обчислення, опрацьовувати дані з датчиків та виконувати складні завдання з високою швидкістю та точністю. Цей автопілот може бути використаний в різних застосуваннях, включаючи безпілотні літальні апарати, робототехніку та інші системи автономного управління.

Характеристики:
Процесор: STM32H743VIT6 , 480MHz, 1Mb ОЗУ, пам’ять 2Mb
Акселерометр / гіроскоп: MPU6000 (SPI1) та ICM42605/42688p (SPI4)
Барометр: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: слот для карт MicroSD (SDIO)
UART порти: 7 (1,2,3,4,6,7,8) із вбудованою інверсією
OSD DJI FPV підтримується будь-яким запасним UART
PWM виходи: 13 (включаючи світлодіодний майданчик)
I2C порти: 2
CAN порт: 1
Вихід SPI3 breakout: 1
PWM виходи: 13
3 x світлодіод для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний)
6 ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2

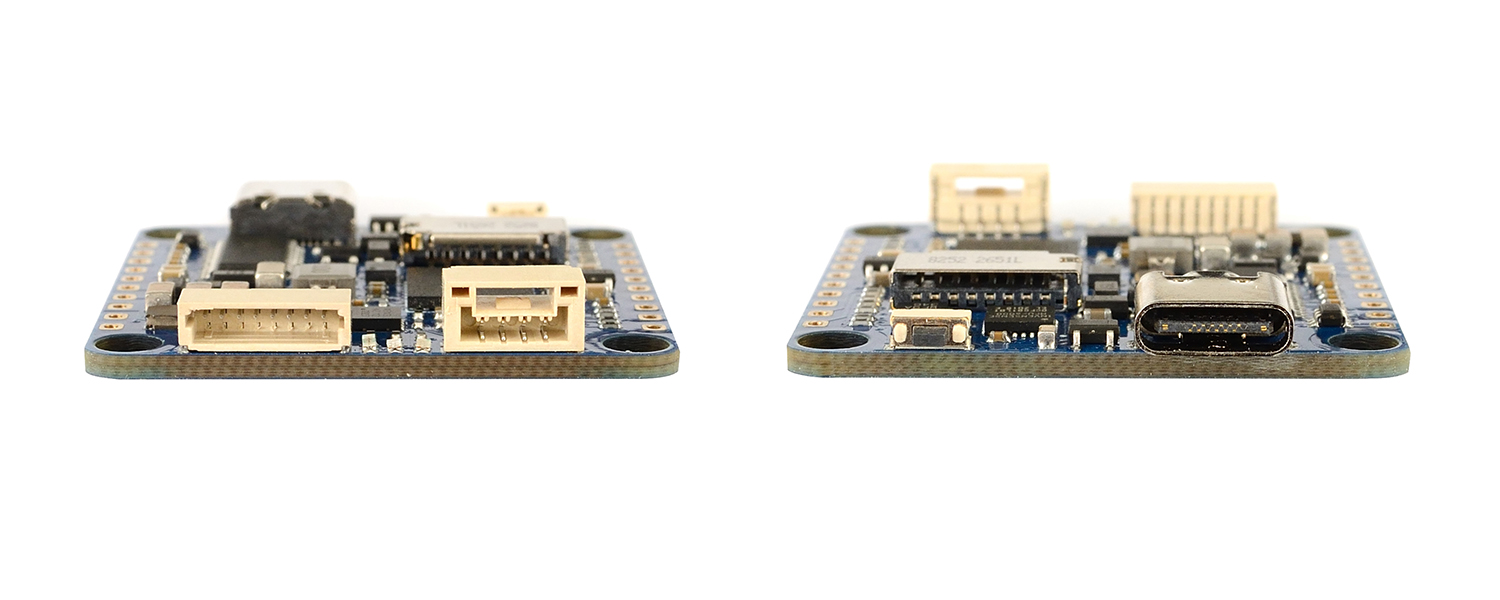

Роз’єм JST-SH1.0_8pin: Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4
Роз’єм JST-GH1.25_4pin: 5V / CAN-H / CAN-L / G
Входи, що перемикаються, для використання двох камер
Перемикач ON/OFF живлення 5V/Vbat з фільтром
Вхідна напруга: 6 36V (2 8S LiPo)
BEC: 5V 2V (макс. 3A)
LDO: 3.3V/макс. 200mA
ADC Vbat2 підтримує макс. 69V (дільник напруги: 1K: 20K)
Статична потужність: – 200mA при 5V з Betaflight; – 150mA при 5V з ArduPilot
Прошивка ArduPilot (ChiBiOS): MATEKH743
Прошивка BetaFlight : MATEKH743
Прошивка INAV : MATEKH743 (підтримується з версії 3.0.1)
Монтаж: 30.5 x 30.5 мм, Φ4мм із втулками Φ3мм
Розміри: 36 x 36 x 5мм
Вага:
Комплектація:
1х Політний контролер Matek H743-SLIM
6х силіконові прокладки М3, М4
1х JST-SH1.0_8-контактний кабель, 5 см
2 роз’єми JST-SH1.0_8pin
1x кабель JST-GH-4P на JST-GH-4P для порту CAN, 20 см
