Польотний Контролер Matek Flight Controller F411-WTE

1 900

В наявності
Highlights:

Контролер польоту Matek F411-WTE — це оновлена версія моделі F411-WSE, обладнаний новим гіроскопом BMI270, барометром SPL06-001 та вдосконаленим датчиком струму до 132A. Контролер має 2 повноцінних Softserial виходи, вертикальний роз’єм USB Type-C та підтримку прошивки iNAV за допомогою нового таргету MATEKF411TE. Характеризується вихідом BEC Vx для сервоприводів з постійним струмом 5А та інтерфейсом для двох камер.

Порівняти
Опис

ОПИС
Контролер польоту Matek F411-WTE це оновлена ​​версія Matek F411-WSE , тепер з новим гіроскопом BMI270, барометром SPL06-001, повноцінними Softserial виходами, вдосконаленим датчиком струму, живленням двох камер і БЕКами, а також новим інтерфейсом.

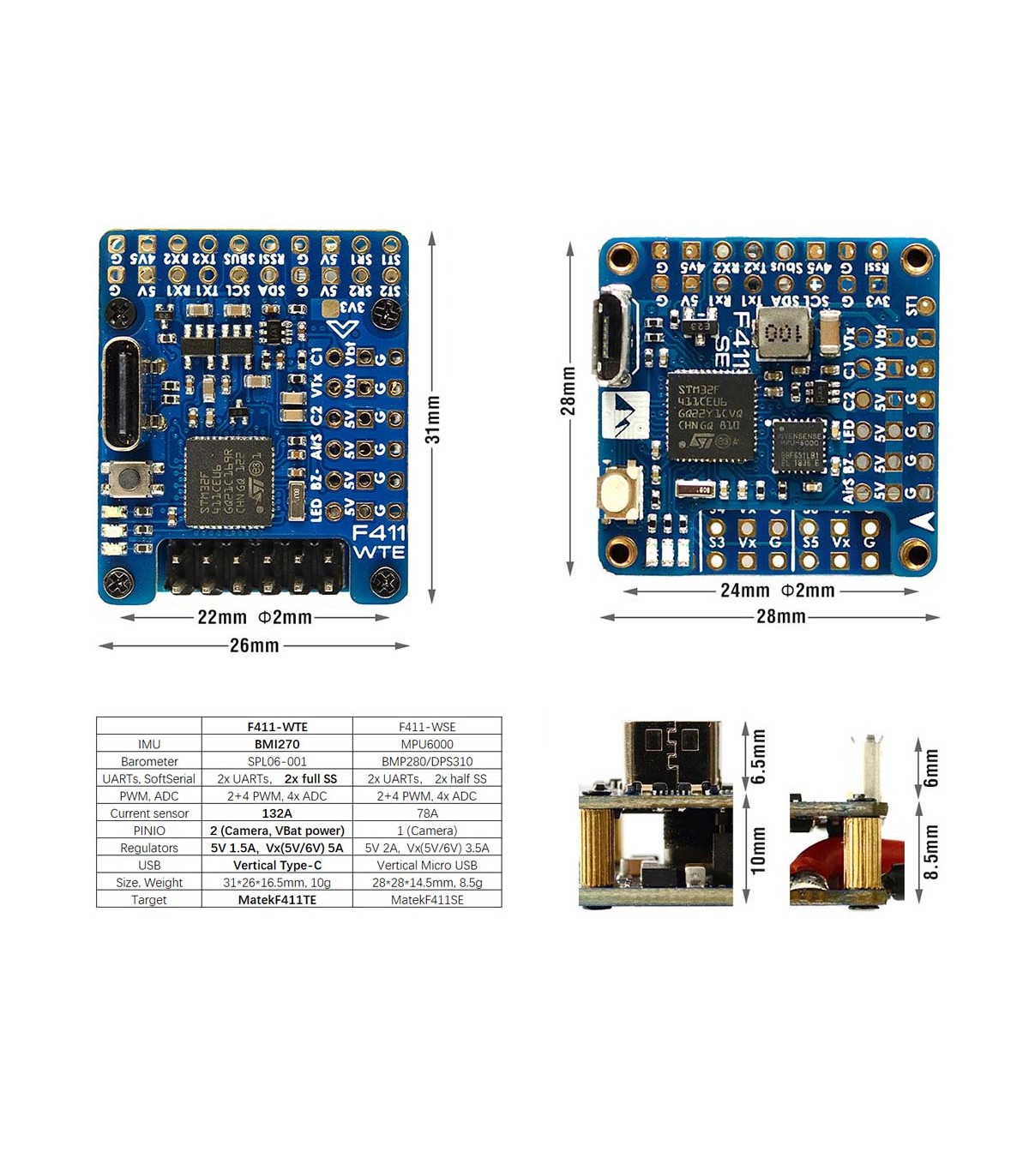

Основні відмінності від  F411-WSE

  • Новий гіроскоп BMI270
  • Новий барометр SPL06-001
  • 2 повноцінних Softserial виходу
  • Новий датчик струму з вимірюванням до 132A
  • Вихід BEC Vx (5V/6V) тепер із постійним струмом 5А
  • Перемикач Vbat (on/off) для відеопередавача та камери
  • Вертикальний роз’єм USB Type-C
  • Новий таргет MATEKF411TE для прошивки iNAV

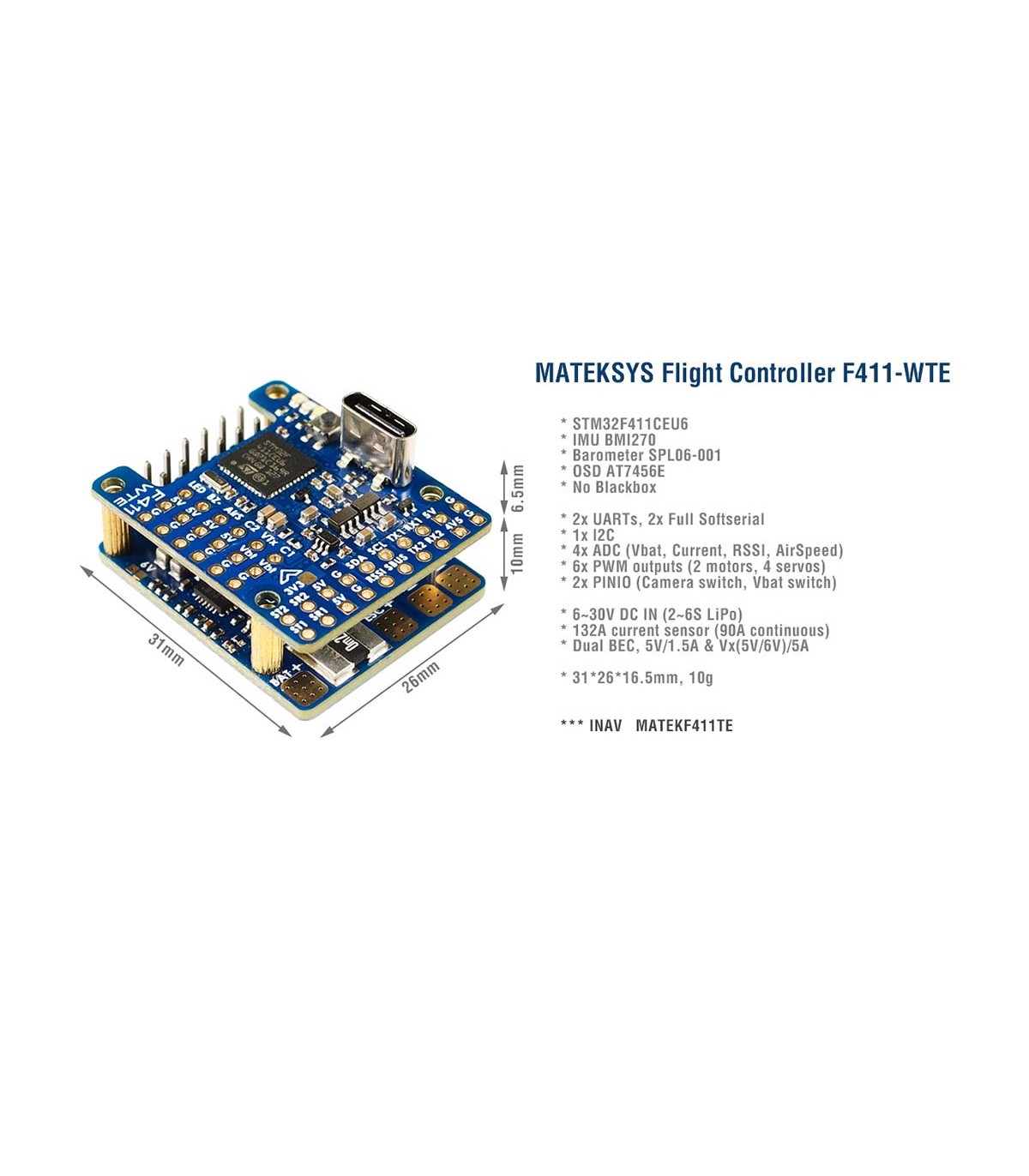

Характеристики

  • Процесор: STM32F411CEU6 100MHz
  • Акселерометр / гіроскоп: BMI270 (SPI)
  • Барометр: SPL06-001 (I2C)
  • OSD: AT7456E (SPI)
  • Чорний ящик: ні
  • UART виходи: 2
  • PWM виходи: 6 (2 x мотори, 4 х серво)
  • I2C порти: 1
  • ADC: 4 (VBAT, Current, RSSI, AirSpeed)
  • 3 x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний)
  • Повноцінний Softserial-TX: 2
  • Вбудований інвертор UART2-RX для входу SBUS: є
  • Вхіди, що перемикаються, для двох камер: є
  • Увімкнення/вимкнення живлення Vbat для відеопередавача та камери: є
  • Приймач PPM: не підтримується
  • WS2812 LED контроль: Є
  • Вихід для пищалки: є
  • RSSI: є
  • Інтерфейс: USB-C
  • Прошивка: iNAV
  • Мета INAV: MATEKF411TE (INAV4.1 або новіший)
  • Кріплення: 22 х 22 мм, діаметр отворів 2мм
  • Розміри: 31 х 26 х 16.5мм
  • Вага: 10



PDB

  • Діапазон вхідної напруги: 6 ~ 30V (2 ~ 6S LiPo) із захистом TVS
  • PDB/резистор вимірювання струму: 90A безперервний, 132A імпульсний
  • Датчик струму: 132A (шкала 250
  • Датчик напруги батареї (вольтметр): 1k: 10k
  • Vbat для відеопередавача та камери: перемикач УВІМК/ВИМК.
  • Вихід BEC 5V
  • Призначений для контролера польоту, приймача, OSD, FPV камери, буззера, 2812 світлодіодного модуля, GPS, модуля AirSpeed
  • Безперервний струм: 1.5A, макс. 3A (5 сек/хв)
  • Вихід BEC Vx
  • Призначений для сервоприводів
  • Регульована напруга: 5V за замовчуванням, 6V за допомогою перемички
  • Безперервний струм: 5А
  • Вихід BEC 3.3V
  • Призначений для модулів Baro/Compass/OLED та Spektrum RX
  • Лінійний регулятор
  • Безперервний струм: 200mA

Рекомендації

  • Matek 411-WTE має встановлену прошивку INAV 4.1.0 для контролю якості
  • Починаючи з версії прошивки INAV5.0, ціль MATEKF411TE буде вказана в конфігураторі
