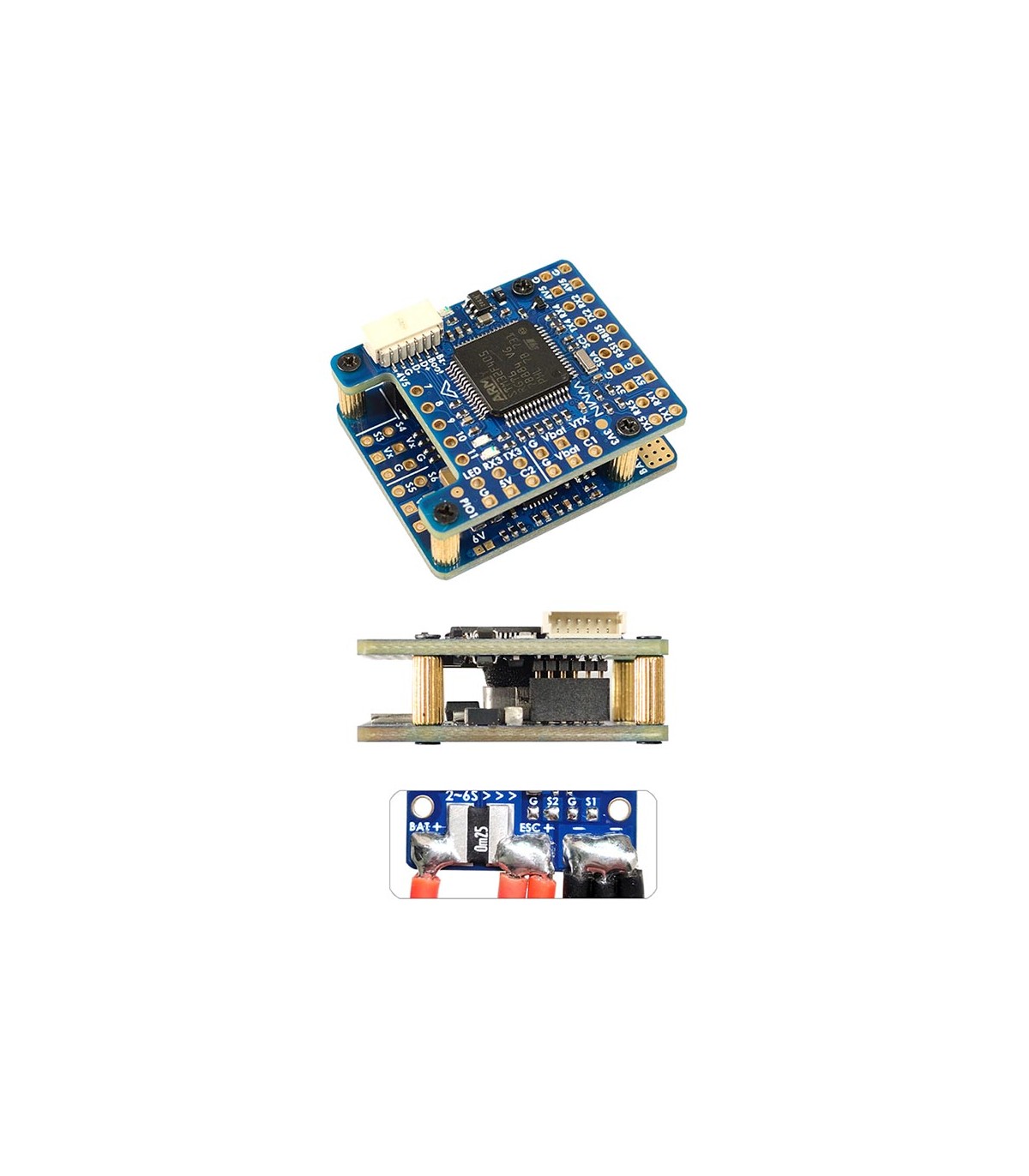

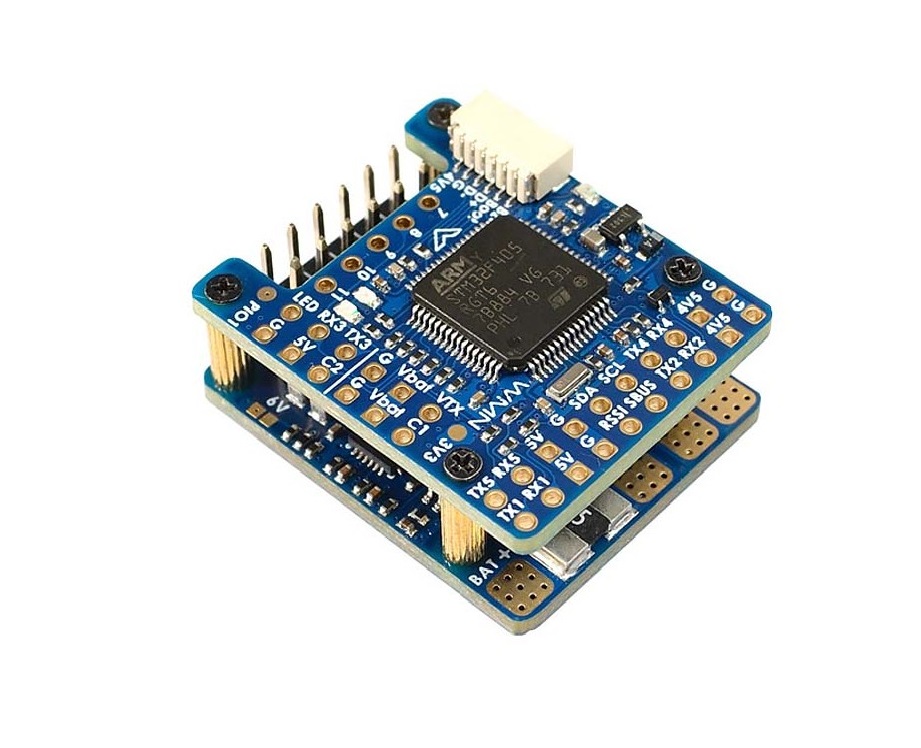

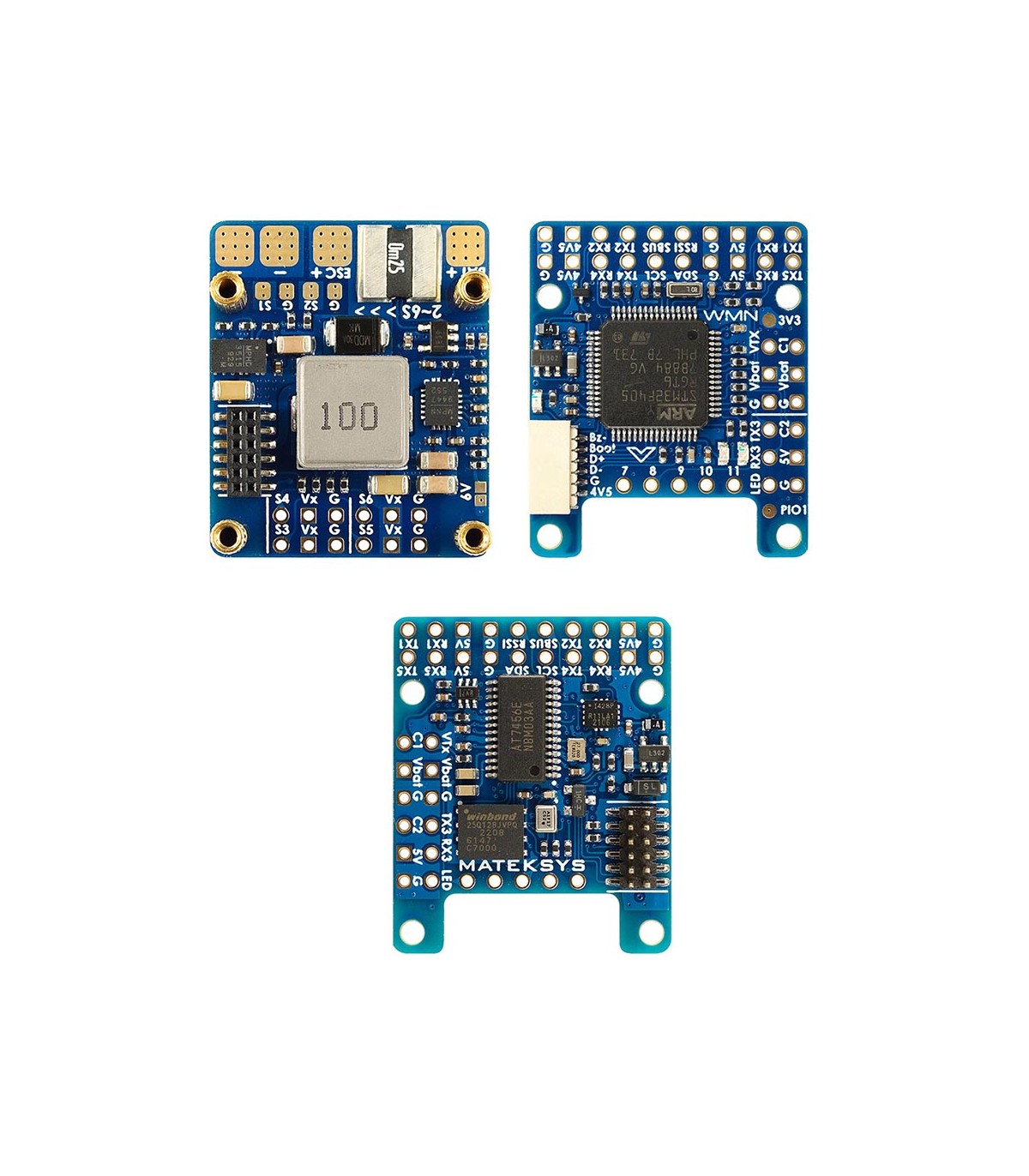

Польотний контролер Matek F405-WMN

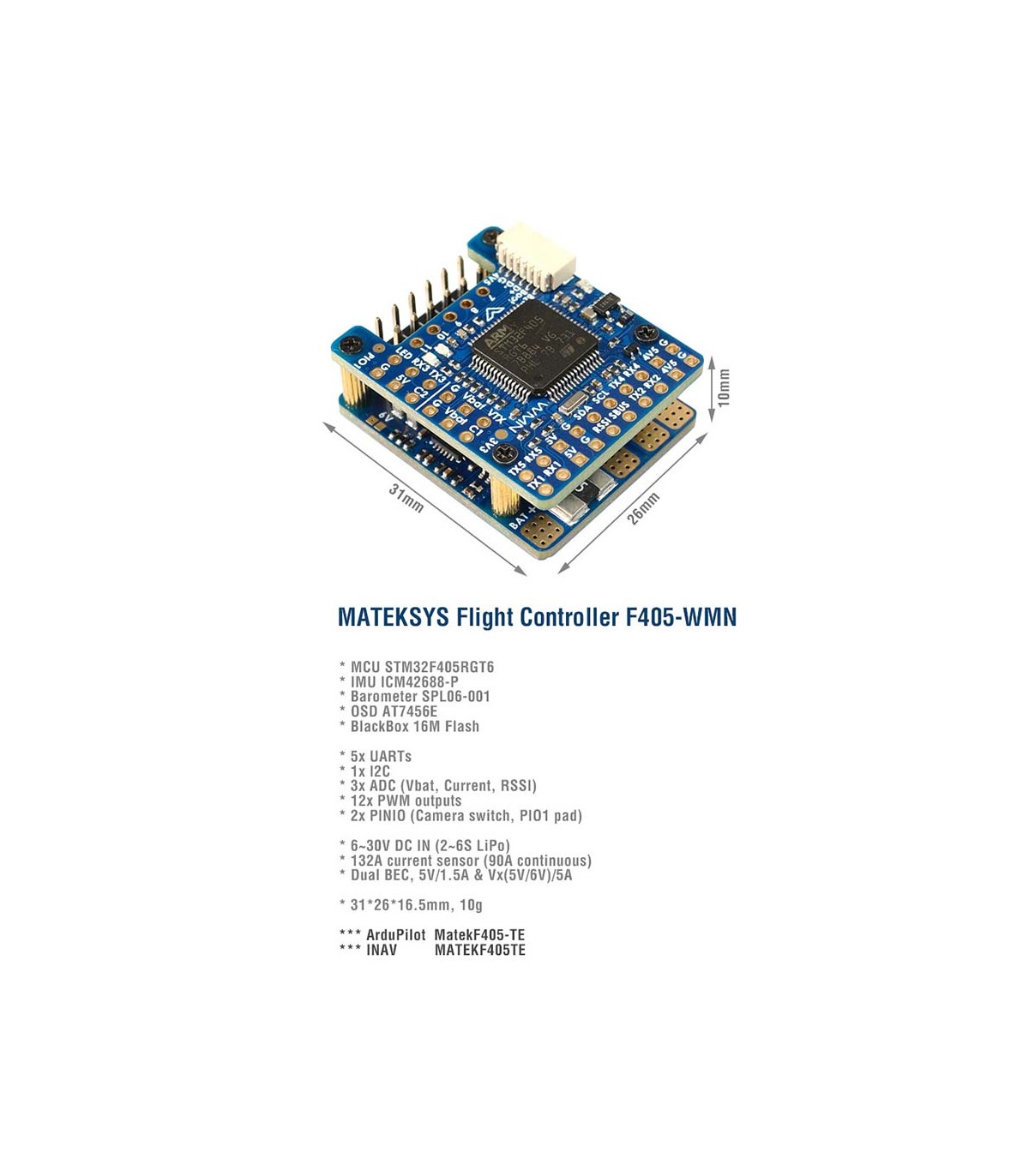

Технічні характеристики:
- Процесор: STM32F405RGT6 (168МГц);
- IMU-сенсор (акселерометр/гіроскоп): ICM42688-P;
- Барометр: SPL06-001;
- OSD: AT7456E;

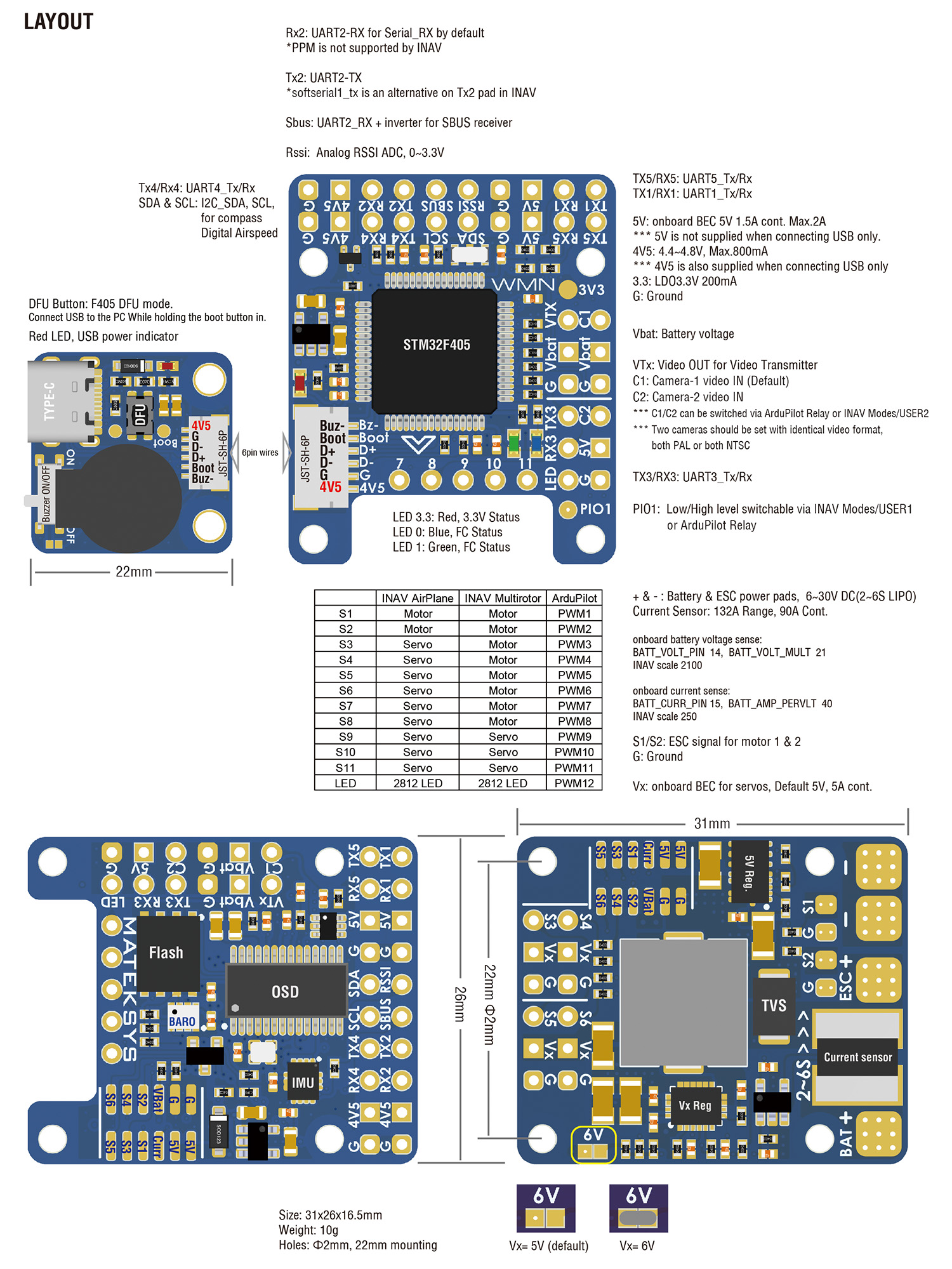

Інтерфейси
- 5х UART;
- 12x PWM;
- 3x ADC (VBAT, Current, RSSI);
- 1x I2C;
- 2x CAM.
- Blackbox: 16Мб;
- Прошивка: iNAV / ArduPilot (ціль MATEKF405TE);
- USB-порт: немає;
- Підключення до ПК: USB Type-C (через зумер);
- Відстань між отворами кріплення: 22х22мм (2мм);
- Розмір: 31х26х16.5мм;
• Вага: 10г.
Технічні характеристики PDB
- Робоча напруга: 6-30В (2-6S LiPo);
- BEC 5В (для польотного контролера, приймача, камери, LED, GPS тощо):
- Вихідна напруга: 5В;
- Вихідний струм постійний: 1.5А;
- Вихідний струм максимальний: 2А.
- BEC VBAT (для відеопередавача, камери тощо):
- BEC VX (для сервомеханізмів):
- Вихідна напруга: 5В / 6В;
- Вихідний струм постійний: 5А;
- Вихідний струм максимальний: 6А.
- BEC 3.3В лінійний (для барометра, компаса, OLED, Spektrum RX):
- Вихідний струм: 0.2А.
- Виходи для регуляторів швидкості: 2шт;
- Датчик струму: 132А (90А постійного струму).
Комплектація
- Польотний контролер Matek F405-WMN *1шт;
- Пасивний зумер (buzzer) Matek Type-C *1шт;
- Кабель JST-SH (6-пін) *1шт;
- Контакти (піни) Dupont 2.54 *2шт.
