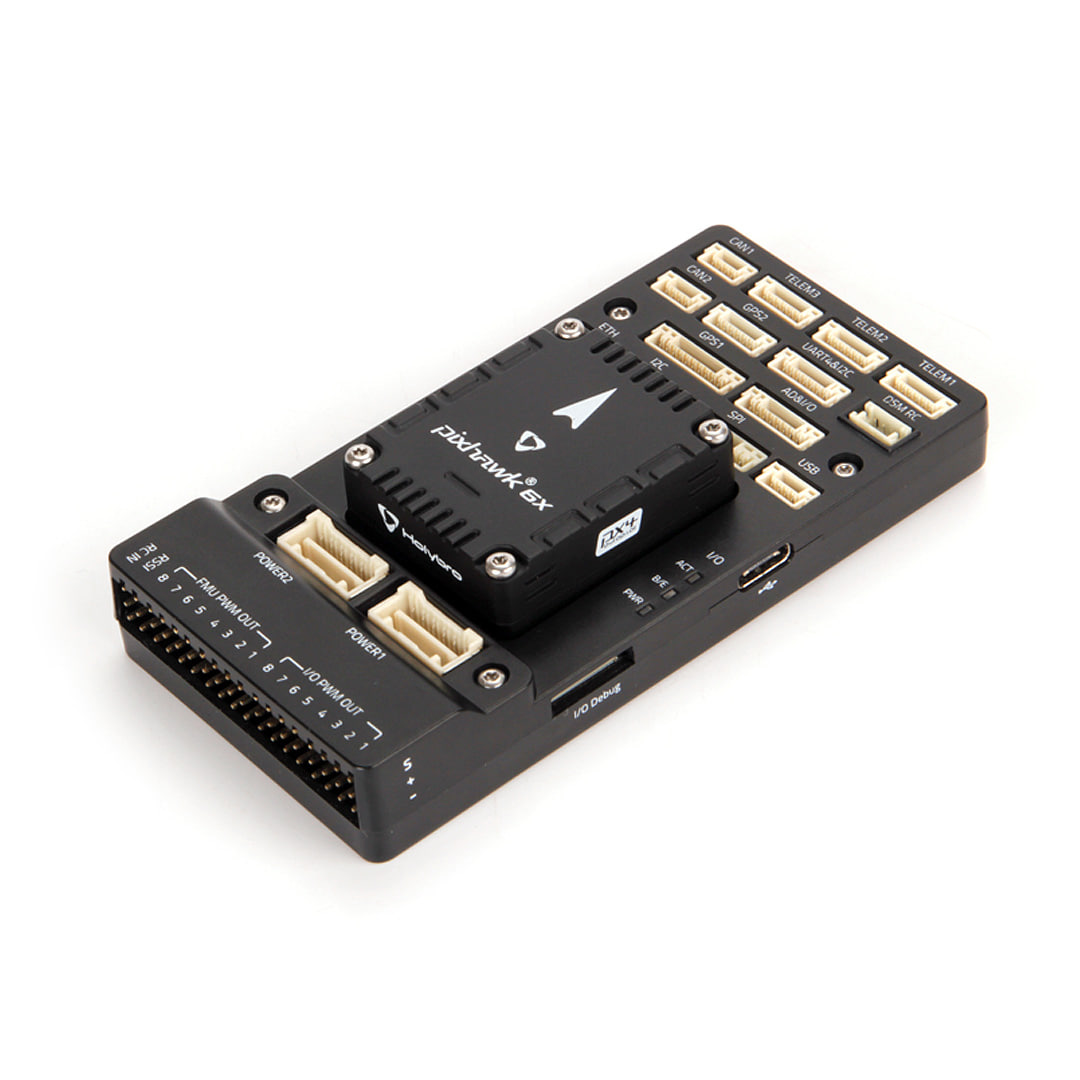

Польотний контролер Pixhawk 6X Standard Set

17 000

Немає в наявності
Highlights:

Holybro Pixhawk 6X FC Standard Set – це останнє оновлення успішної сім’ї польотних контролерів Pixhawk, засноване на відкритому стандарті Pixhawk® FMUv6X та стандарті шини автопілота Pixhawk®. Він поставляється з встановленою PX4 Autopilot®. Усередині Pixhawk® 6X ви знайдете процесор STMicroelectronics® на базі STM32H753, в поєднанні з технологією сенсорів від Bosch®, InvenSense®, що надає гнучкість і надійність для керування будь-яким автономним транспортним засобом, підходить як для академічних, так і для комерційних застосувань. Це комплект 6X зі стандартною базовою платою.

Порівняти
Опис

Holybro Pixhawk 6X FC Standard Set – це останнє оновлення успішної сім’ї польотних контролерів Pixhawk, засноване на відкритому стандарті Pixhawk® FMUv6X та стандарті шини автопілота Pixhawk®. Він поставляється з встановленою PX4 Autopilot®. Усередині Pixhawk® 6X ви знайдете процесор STMicroelectronics® на базі STM32H753, в поєднанні з технологією сенсорів від Bosch®, InvenSense®, що надає гнучкість і надійність для керування будь-яким автономним транспортним засобом, підходить як для академічних, так і для комерційних застосувань. Це комплект 6X зі стандартною базовою платою.

Особливості Модульний польотний контролер: окремі IMU, FMU та базова система, підключені за допомогою роз’ємів шини автопілота Pixhawk® (100-контактний та 50-контактний). Нова система вібраційного ізоляції для фільтрації високочастотних вібрацій та зниження шуму для точних вимірювань. Трохи резервних областей: Повністю ізольовані області сенсорів з окремими шинами та окремим керуванням живленням. IMU контролюються за допомогою нагрівальних резисторів на платі для досягнення оптимальної робочої температури. Високопродуктивний процесор STM32H753 з тактовою частотою до 480 МГц. Резервування: 3х датчика IMU та 2х датчика барометра на окремих шинах. Інтерфейс Ethernet для інтеграції з високошвидкісними комп’ютерами місій. Базова плата повного розміру.

Технічні характеристики

Процесори та сенсори

  • FMU процесор: STM32H753 32-розрядний Arm® Cortex®-M7, 480 МГц, 2 МБ флеш-пам’яті, 1 МБ ОЗП IO
  • Процесор: STM32F103 32-розрядний Arm® Cortex®-M3, 72 МГц, 64 КБ SRAM
  • Вбудовані сенсори Акселерометр/гіроскоп: ICM-20649 або BMI088
  • Акселерометр/гіроскоп: ICM-42688-P
  • Акселерометр/гіроскоп: ICM-42670-P
  • Mag: BMM150
  • Барометр: 2x BMP388

Напруга:

  • Максимальна вхідна напруга: 6 В
  • Живлення через USB:  4,75~5,25 В
  • Вхід сервоприводу: 0~36 В.
  • Струмові значення: Обмеження струму виходу Telem1: 1.5 А
  • Обмеження комбінованого струму виходів інших портів: 1.5 А



Механічні характеристики:

  • Розміри Модуль польотного контролера: 38.8 x 31.8 x 14.6 мм
  • Стандартна базова плата: 52.4 x 103.4 x 16.7 мм
  • Міні базова плата: 43.4 x 72.8 x 14.2 мм

Вага

  • Модуль польотного контролера: 23 г
  • Стандартна базова плата: 51 г



Інтерфейси

16 виходів для сервоприводів PWM Вхід R/C для Spektrum / DSM Окремий вхід R/C для PPM та S.Bus Окремий аналоговий / PWM вхід RSSI та вихід S.Bus 4 універсальних послідовних порти 3 з повним керуванням потоком 1 з окремим обмеженням струму 1.5 А (Telem1) 1 з I2C та додатковим GPIO для зовнішнього NFC-рідера 2 порти GPS 1 повний порт GPS та порт безпеки 1 простий порт GPS 1 порт I2C 1 порт Ethernet Програмні засоби без трансформаторів 100 Мбіт/с 1 шина SPI 2 лінії вибору пристрою 2 лінії готовності даних 1 лінія синхронізації SPIта лінія скидання SPI 2 шини CAN для CAN-периферійних пристроїв Шина CAN має окремі контроли для беззвучного режиму або керування RX-MUX ESC 2 порти вхідного живлення з підтримкою SMBus 1 AD та IO порт 2 додаткових аналогових входи 1 вхід PWM/Capture 2 окремі лінії для налагодження та GPIO Інші характеристики

Робоча температура: -40 ~ 85° C ВАЖЛИВІ ПРИМІТКИ

Не включає M8N GPS



Комплект:

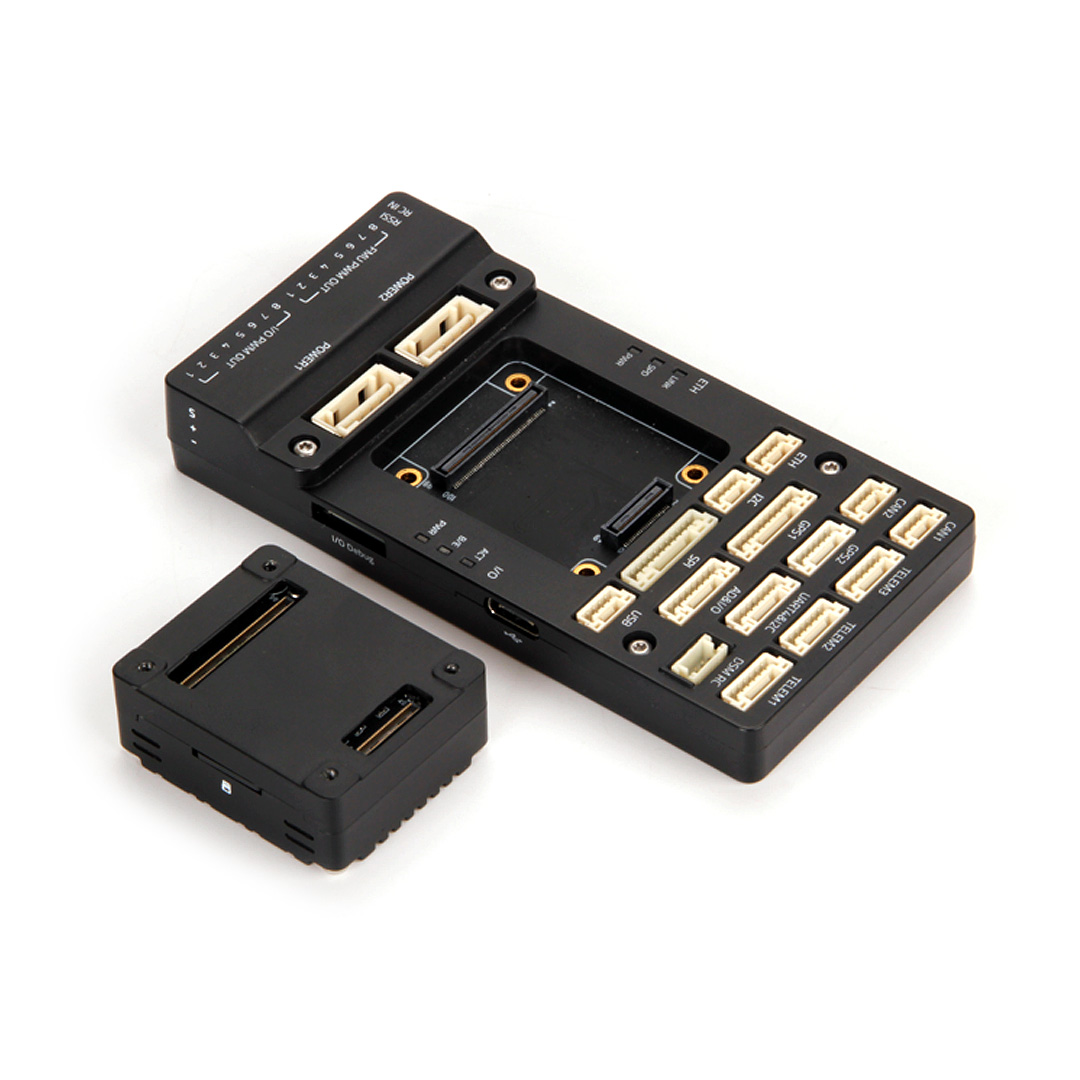

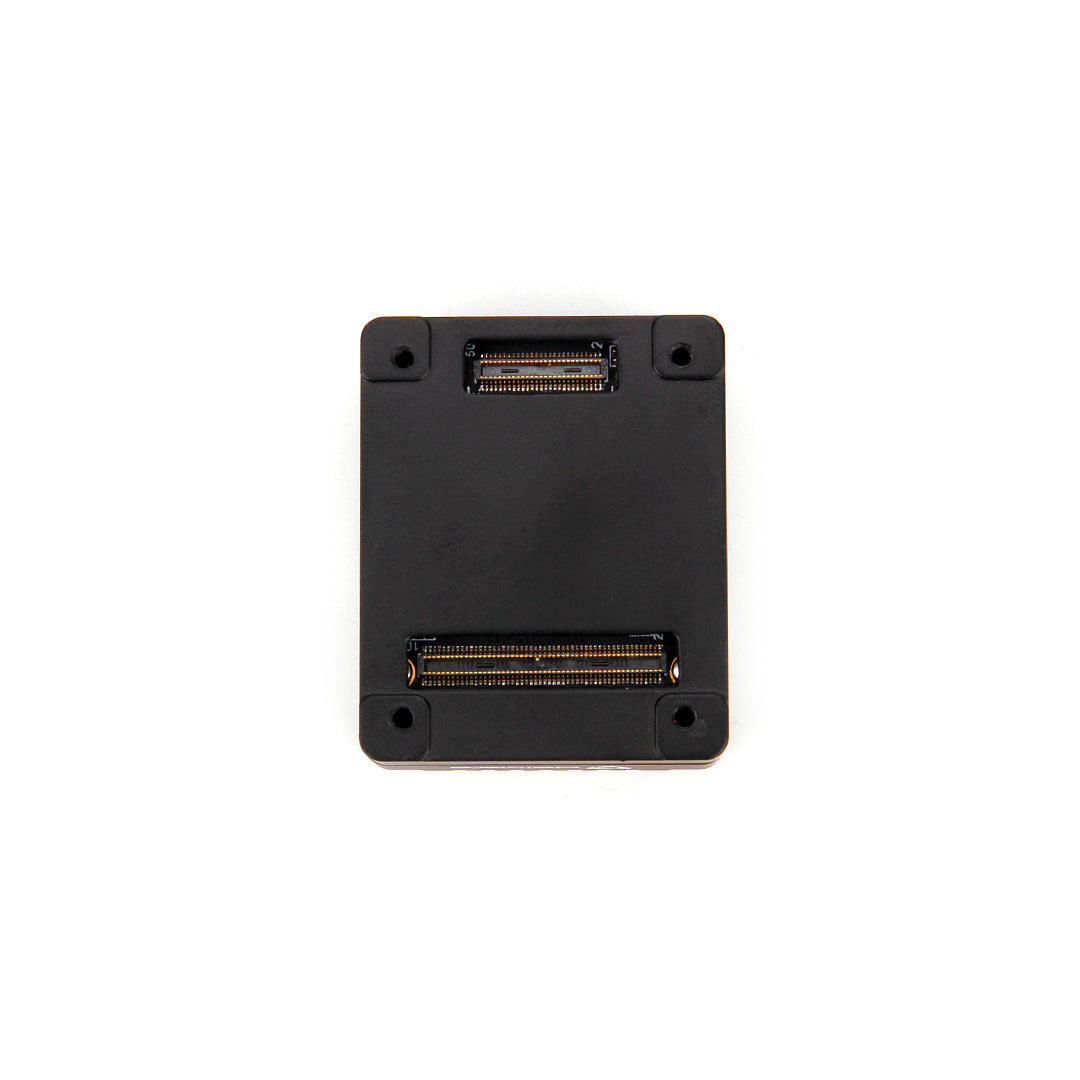

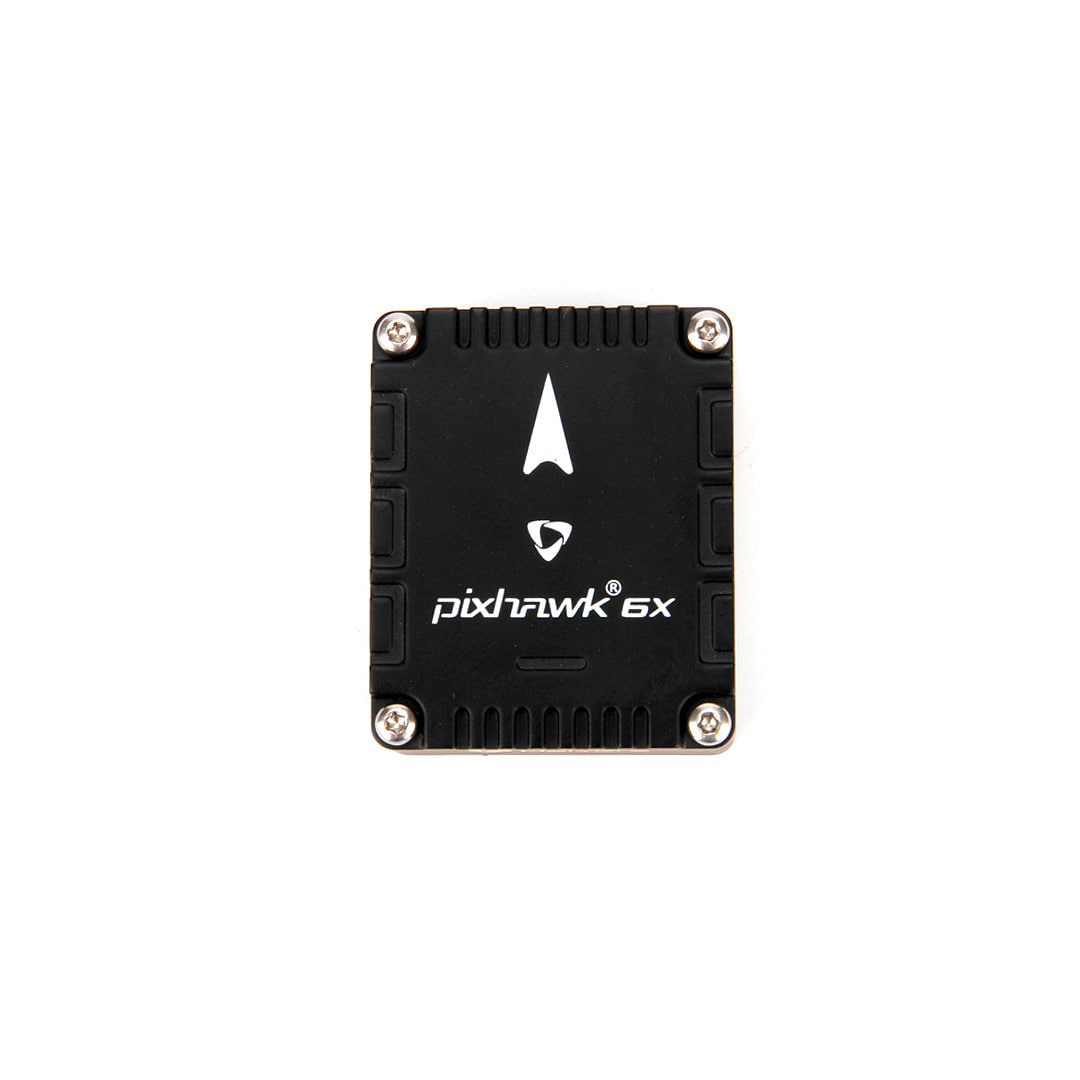

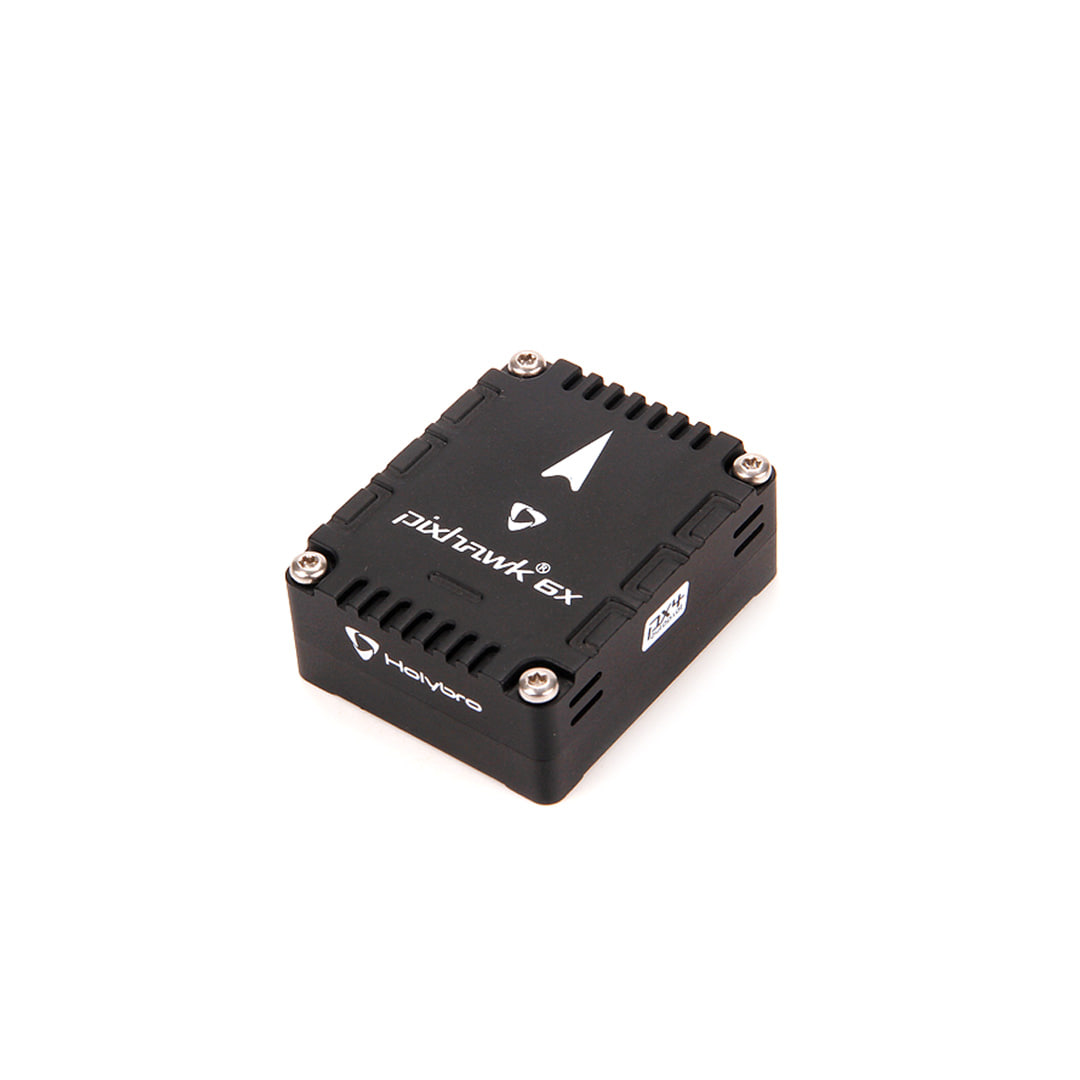

  • 1x Модуль польотного контролера Pixhawk 6X

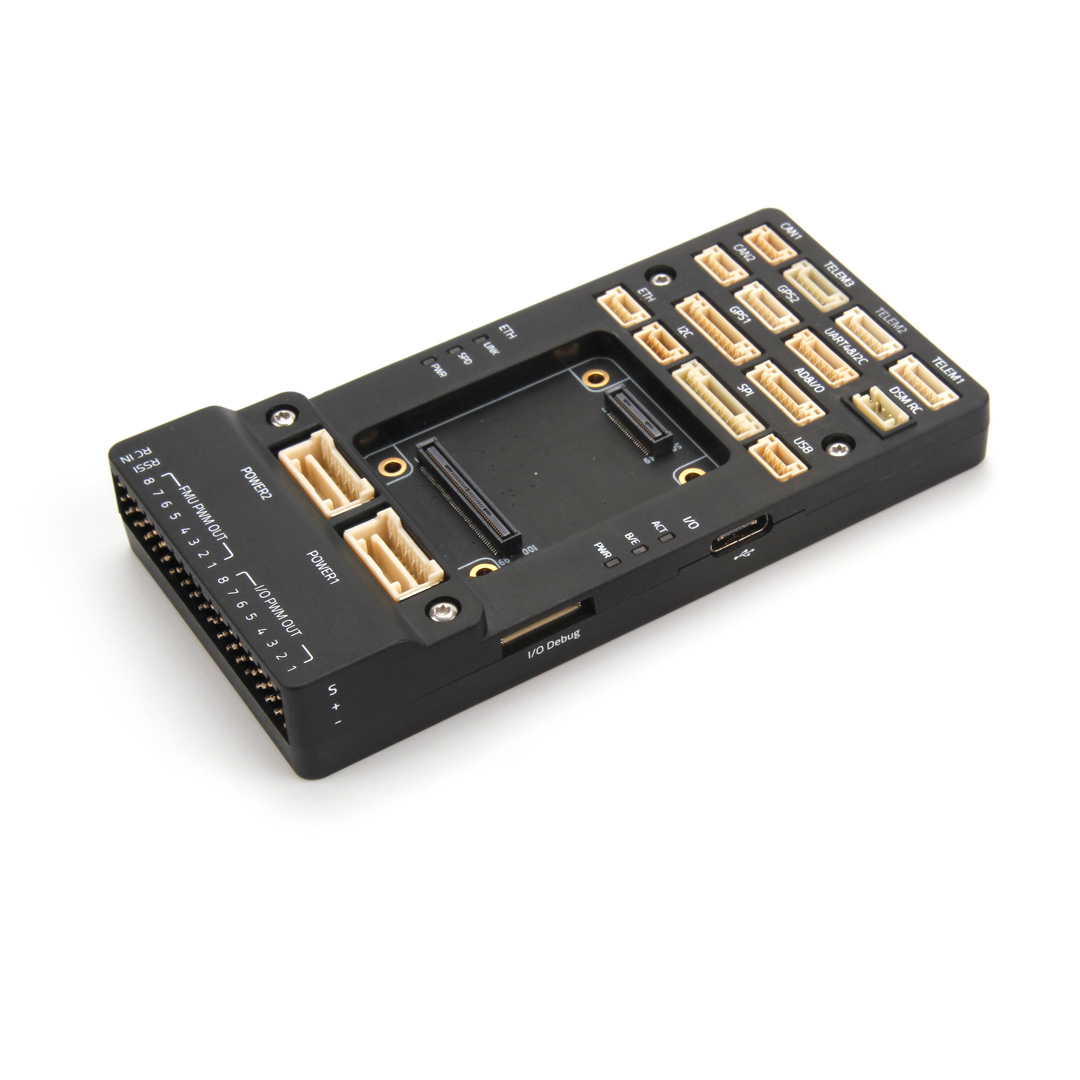

  • 1x Стандартна базова плата Pixhawk
  • 1x Модуль живлення PM02D
  • 1x Кабельний комплект
