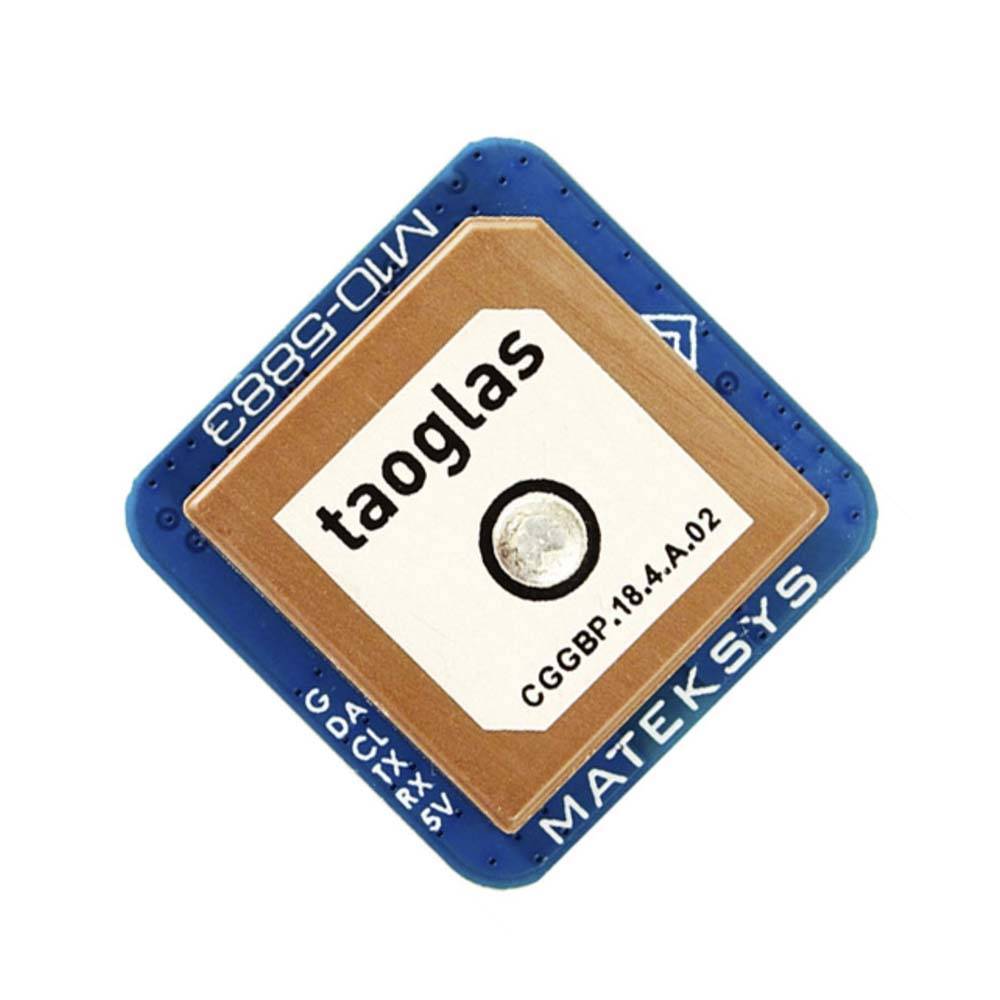

GPS датчик і компас Matek M10-5883 GNSS & Compass
MATEKSYS M10-5883 GNSS & Compass
Особливості:
M10-5883 використовує GNSS на базі u-blox MAX-M10S.
MAX-M10S підтримує одночасний прийом чотирьох GNSS (GPS, ГЛОНАСС, Galileo та BeiDou).
Велика кількість видимих супутників дозволяє приймачеві вибирати найкращі сигнали.
Максимально збільшує доступність розташування, особливо у складних умовах, наприклад, у місті.
Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість та може підвищити точність динамічного позиціонування при використанні невеликих антен або в умовах відсутності прямої видимості.
Для забезпечення максимальної чутливості в конструкціях пасивних антен модуль MAX-M10S інтегрує МШП, за яким слідує ПАР-фільтр на ВЧ-шляху.
Технічні характеристики:

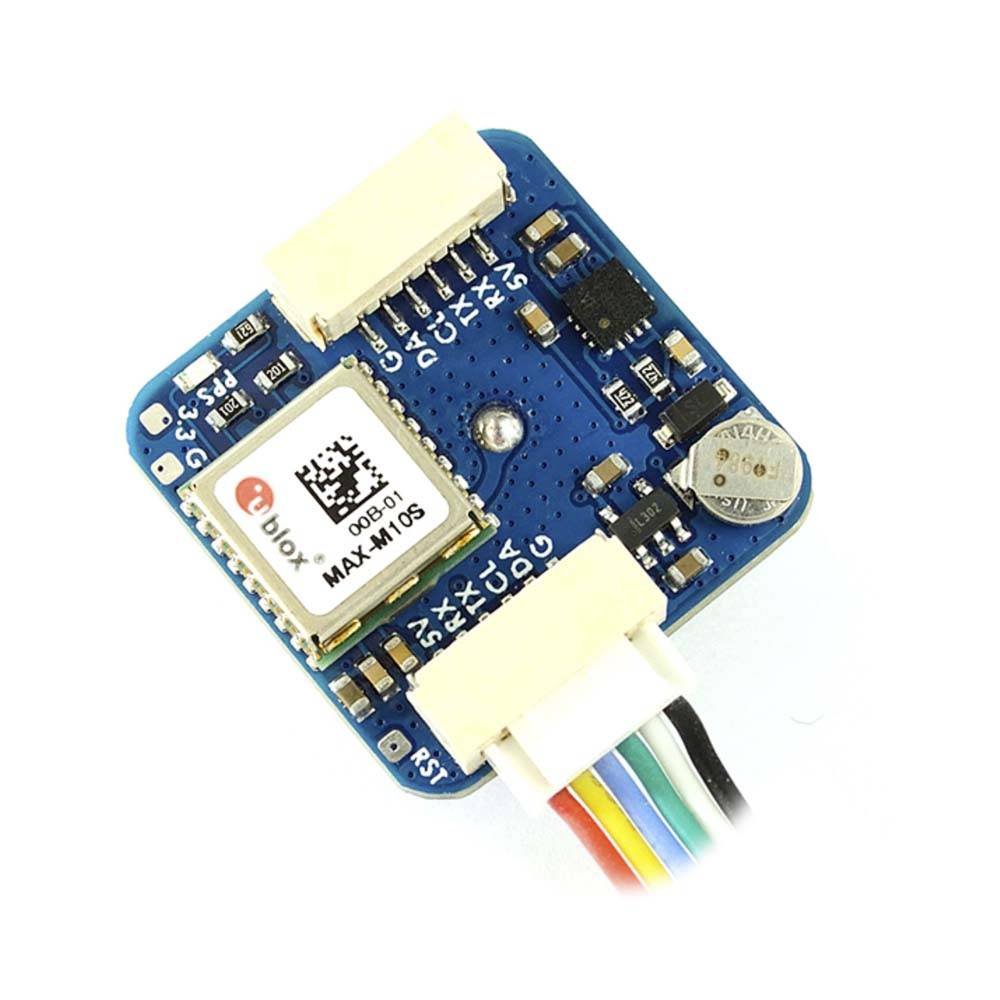

- GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo та BeiDou)
- Магнітний компас QMC5883L

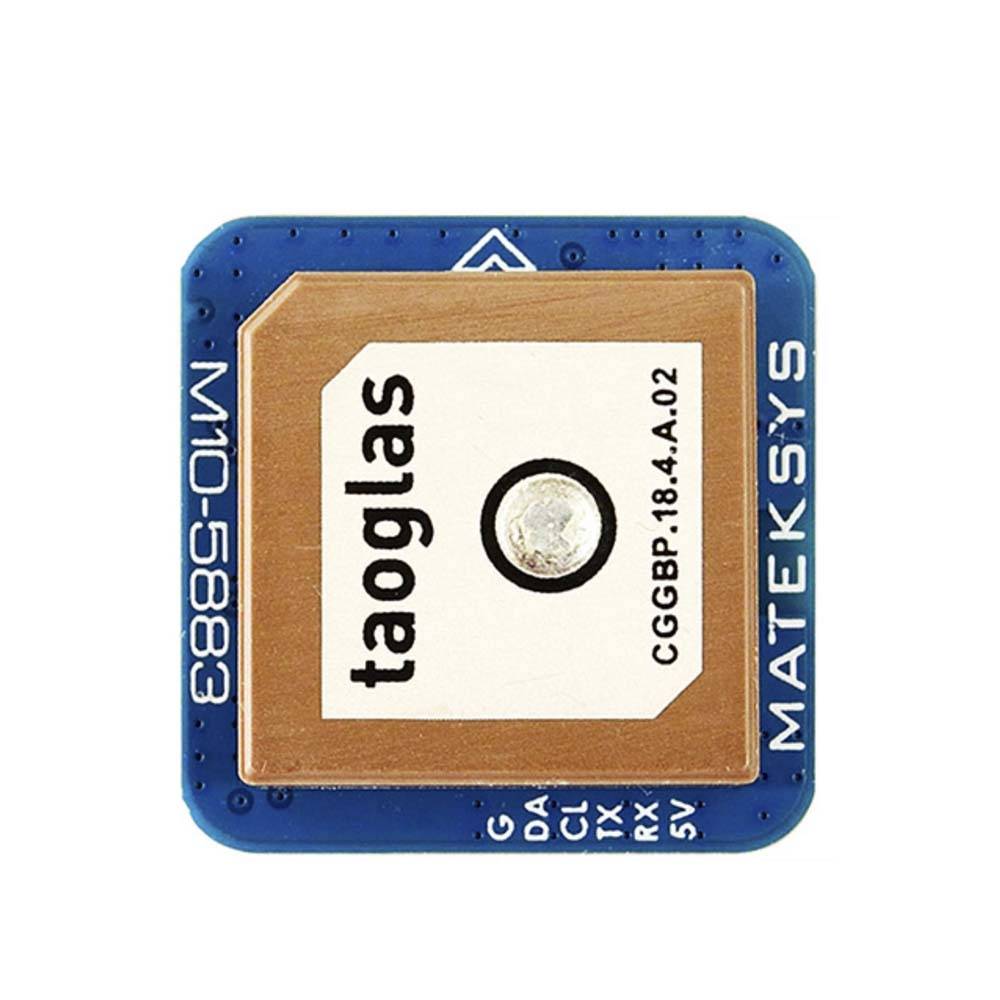

- Патч-антена 18*18*4 мм
- Діапазон вхідної напруги: 4 ~ 9 В (5 В на контактному майданчику)
- Потужність споживання : 13 мА
- Швидкість UART: 9600 за замовчуванням
- Робочі температури: -20~80 °C
- Інтерфейс UART(TX, RX) для GNSS MAX-M10S
- Інтерфейс I2C(DA,CL) для Compass QMC5883L
- Роз’єм JST-GH-6P (SM06B-GHS-TB)
- Світлодіод GNSS PPS, зелений (постійно горить після включення M10-5883, блимає (1 Гц), коли GNSS отримує обов’язок)

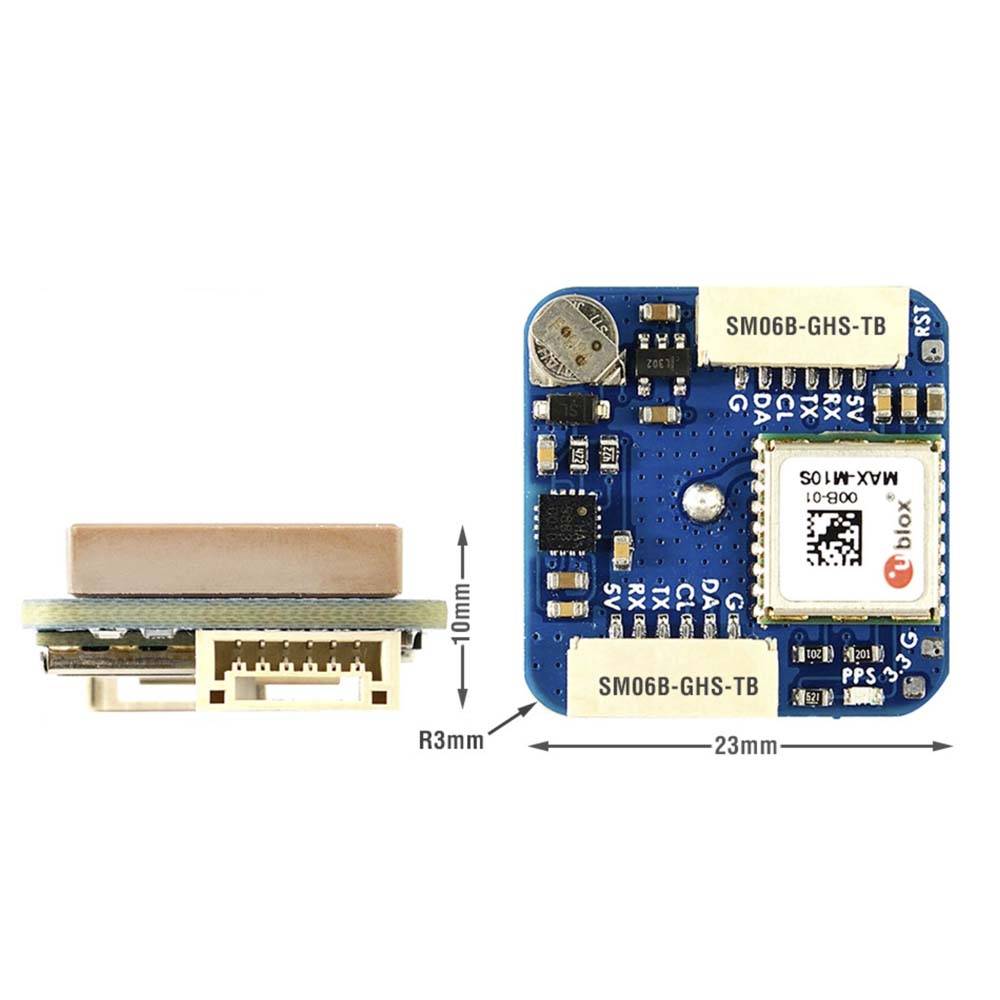

- Розмір: 23мм*23мм*10мм
- Вага: 9гКомплектація:
- Датчик М10-5883
- JST-GH-6P – JST-GH-6P 20см силіконовий провід
