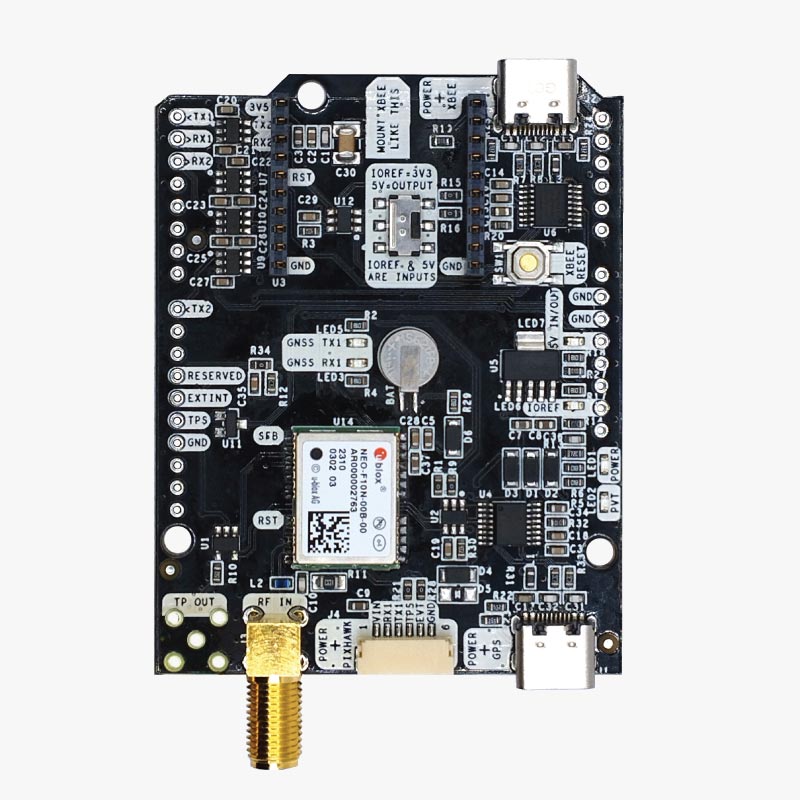

Модуль GPS simpleGNSS Pro

simpleGNSS Pro дозволяє оцінити двочастотну (L1/L5) GNSS технологію позиціонування з точністю до субметра. Модуль базується на u-blox NEO-F10N і може використовуватися як самостійно, так і в поєднанні з платформами Arduino, Ardupilot/Pixhawk (роз’єм JST), Raspberry Pi, Nvidia, STM32 та ESP32 у вигляді шилда. Він може надавати до 10 позицій кожної секунди.

Ключові особливості

• Двочастотна підтримка: L1 та L5
• Субметрова точність позиціонування:
  • <1,5 м в автономному режимі
  • <0,9 м з покриттям SBAS
• Частота оновлення:
  • За замовчуванням: 1 Гц
  • Максимальна продуктивність: до 8 Гц
  • Знижена продуктивність: до 10 Гц
• Сумісність:
  • Платформи: Arduino, Ardupilot/Pixhawk, Raspberry Pi, Nvidia, STM32, ESP32
  • Інтерфейси: USB-C, UART, роз’єм Pixhawk (JST), роз’єм XBee
• Ідеальний для: відстеження транспортних засобів та об’єктів, де необхідно покращити точність GPS від традиційних 2-3 метрів до субметрового рівня

Підтримувані сузір’я та частоти

• GPS: L1C/A, L5
• Galileo: E1-B/C, E5a
• BeiDou: B1C, B2I
• NavIC: SPS-L5
• QZSS: L1Sb
• SBAS: WAAS, EGNOS, MSAS, GAGAN, SouthPAN

Протоколи

• NMEA 0183
• UBX (власний протокол u-blox)
• RTCM

Режими роботи та функціональність

• Субметрова точність без використання RTK
• Частота оновлення: до 10 Гц
• Швидкі старти:
  • Перше визначення позиції: 27 секунд (холодний старт), 2 секунди (гарячий старт)
• Підтримка необроблених GNSS вимірювань
• Діапазон робочих температур: від -40°C до +85°C

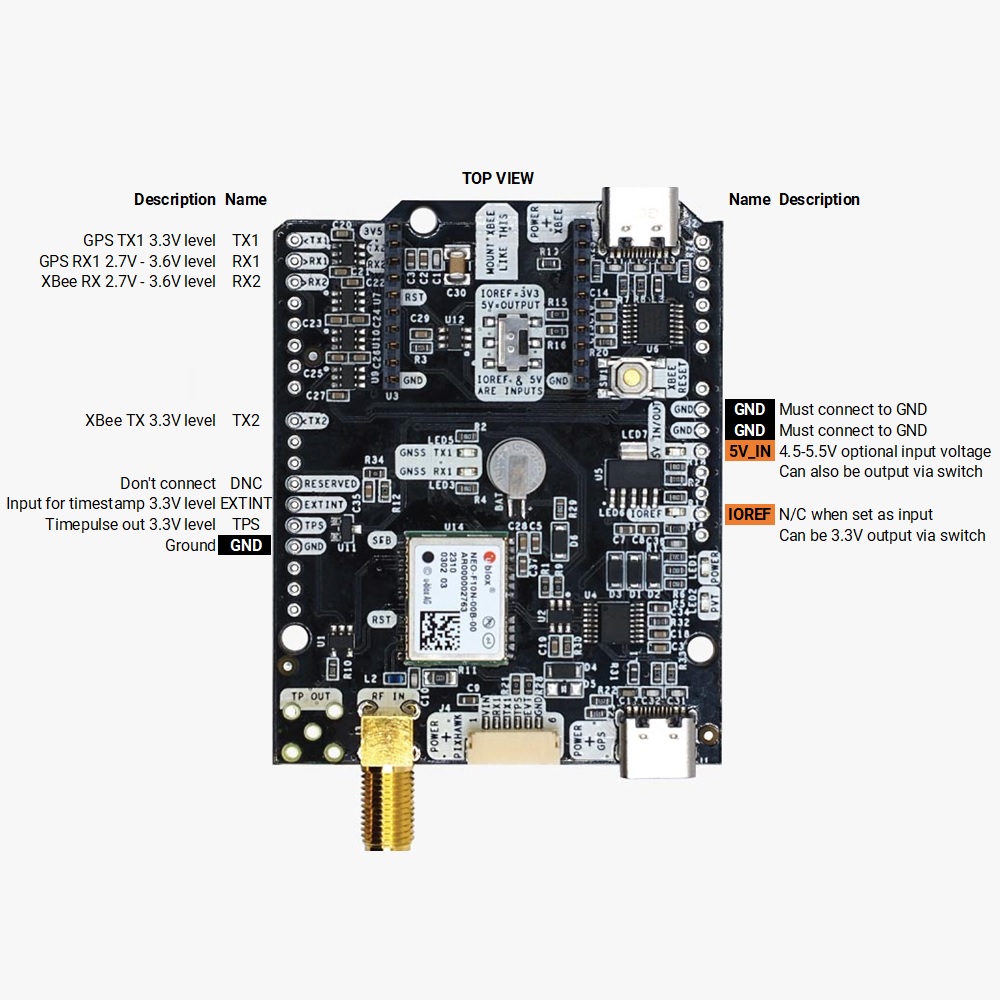

Інтерфейси та розширення

• Інтерфейси на борту:
  • USB-C
  • UART
  • Роз’єм Pixhawk (JST)
  • Роз’єм XBee для розширення функціональності з плагінами:
    • Радіо MR/LR/XLR
    • Bluetooth
    • Ethernet
    • WiFi
    • RS232
    • Canbus
    • L-Band
    • 4G/3G/2G модеми
• Спеціальні піни: Timepulse (вихід) та Event Input (вхід)

Додаткова інформація

• Цей продукт не підтримує RTK
• Антена не включена: необхідна багаточастотна GNSS антена для використання продукту
• Рекомендовані антени: Budget Survey Tripleband або ANN-MB1 для оптимальної продуктивності
• Рекомендовано: для користувачів, які хочуть протестувати продуктивність модуля u-blox NEO-F10N
• Сумісність з аксесуарами Ardusimple: роз’єм XBee підтримує підключення різних модулів для розширення функціональності
• Сумісність з пластиковим корпусом Ardusimple
• Ardupilot сумісність: через стандартний роз’єм JST-GH
• Альтернатива з кращою точністю: дешевша альтернатива платам з NEO-M9N, надаючи при цьому кращу точність

Технічні характеристики

• Діапазон напруги живлення: 4.5 В – 5.5 В
• Споживання струму: типово 70 мА @ 5 В
• Робочий діапазон температур: від -40°C до +85°C
• Конектор антени: SMA RF

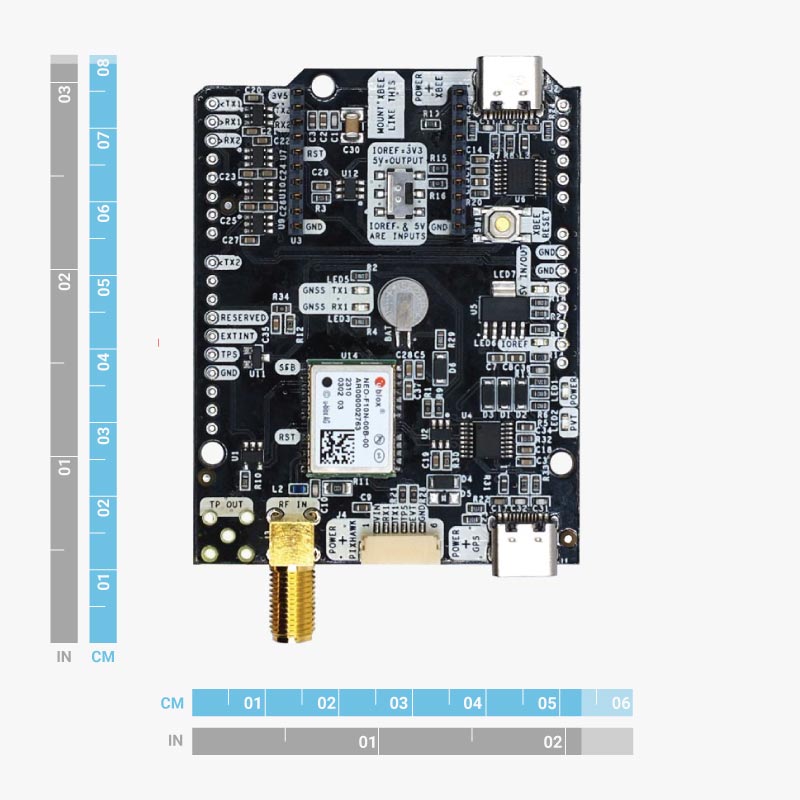

• Розміри: сумісний з Arduino UNO (69×53 мм)
• Вага: 24 г
• 3 монтажні отвори для зручного кріплення

Документація

• Керівництво користувача
• Специфікації
• 3D модель
• Сертифікації: RED, RoHS, UKCA

simpleGNSS Pro—це ідеальне рішення для застосувань, де необхідно підвищити точність GPS від традиційних 2-3 метрів до субметрового рівня без використання RTK. Модуль легко інтегрується з популярними платформами та надає можливість розширення функціональності за допомогою різних аксесуарів.
