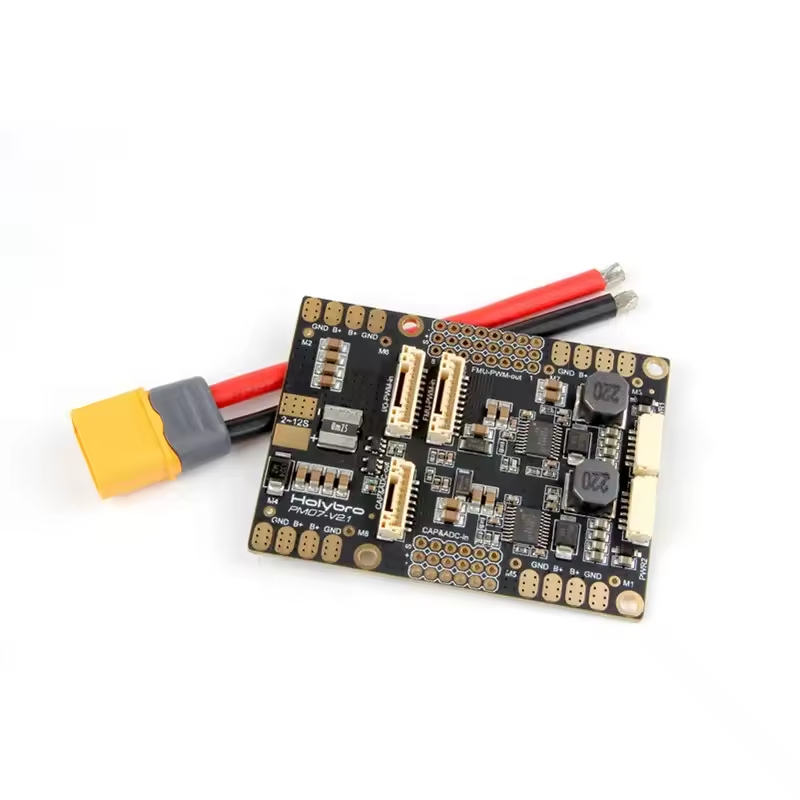

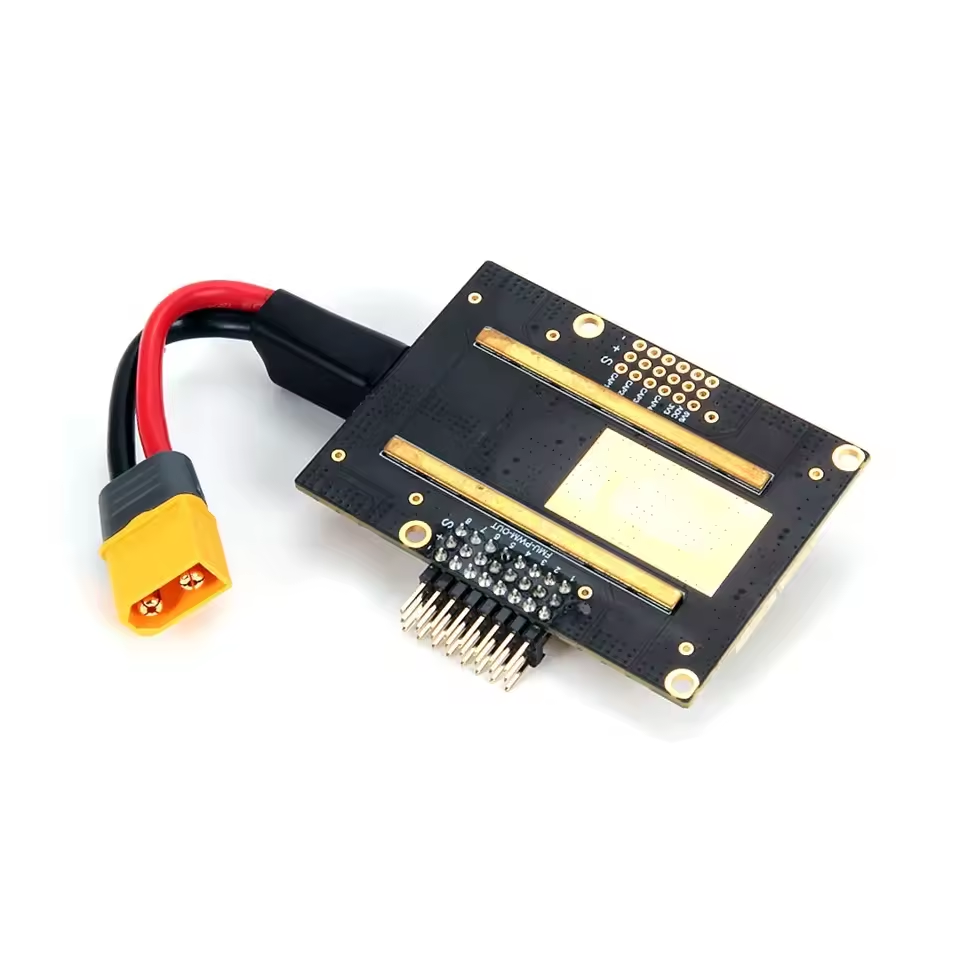

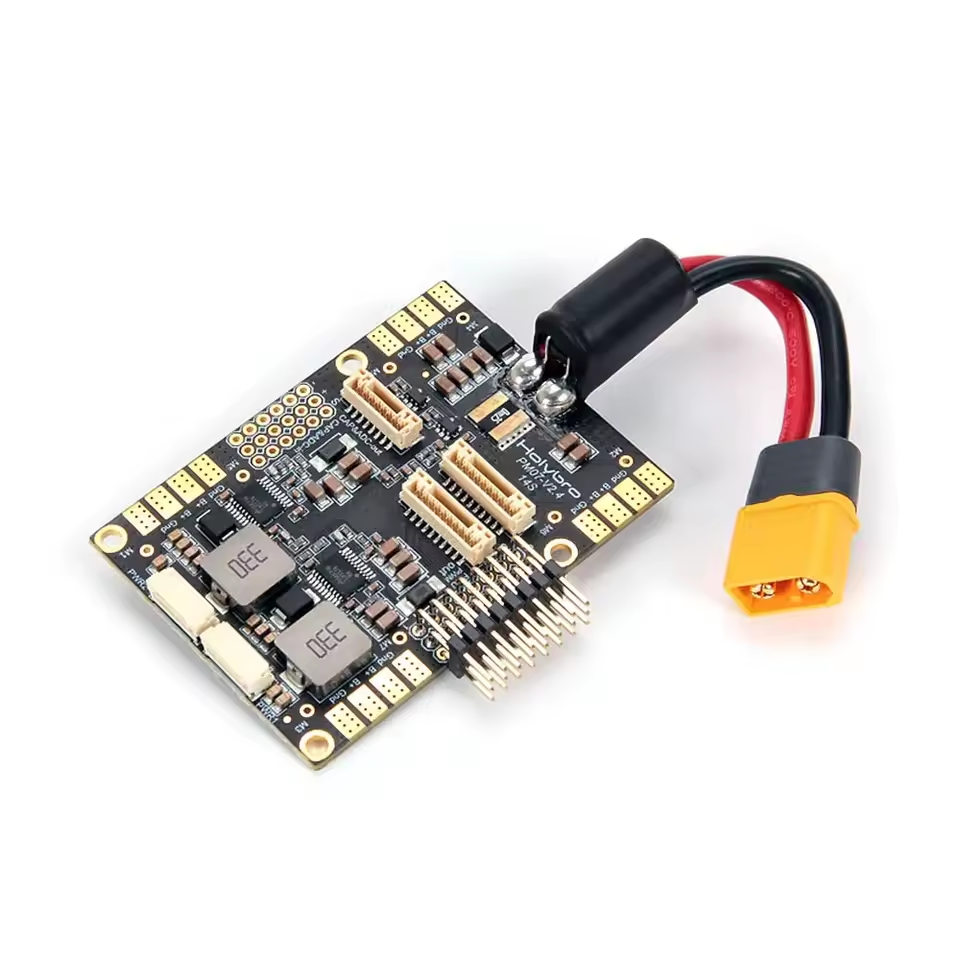

PM07 Power Module — розширені можливості живлення та моніторингу для вашого дрону
PM07 Power Module забезпечує стабільну напругу 5.2В для контролера польоту, отримуючи живлення безпосередньо від акумулятора. Модуль також відображає споживання струму та рівень напруги батареї через аналоговий сигнал, використовуючи 6-контактний кабель JST-GH. Крім того, пристрій має інтегровану розподільну плату для підключення до 8 ESC (регуляторів швидкості).
PM07 оснащений двома портами виходу 5.2В, що дозволяє забезпечувати резервне живлення для контролера польоту. Завдяки незалежним схемам та стабілізаторам, цей модуль ідеально підходить для контролерів польоту без вбудованих роз’ємів сервоприводів, таких як Pixhawk 6C та Pixhawk 4.
Комплектація включає попередньо припаяні дроти, конденсатор та роз’єм XT60, що робить його готовим до використання без додаткової підготовки.
Технічні характеристики:
- Вхідна напруга: 2S-14S
- Безперервний струм: 90A
- Піковий струм: 140A (<60 секунд)
- Вихід: 5.2В DC, максимум 3A
- Розподільник напруги: 18.182
- Ампер на вольт: 36.364
Механічні параметри:
- Габарити: 68 х 50 х 10 мм
- Монтажні отвори: 45 х 45 мм

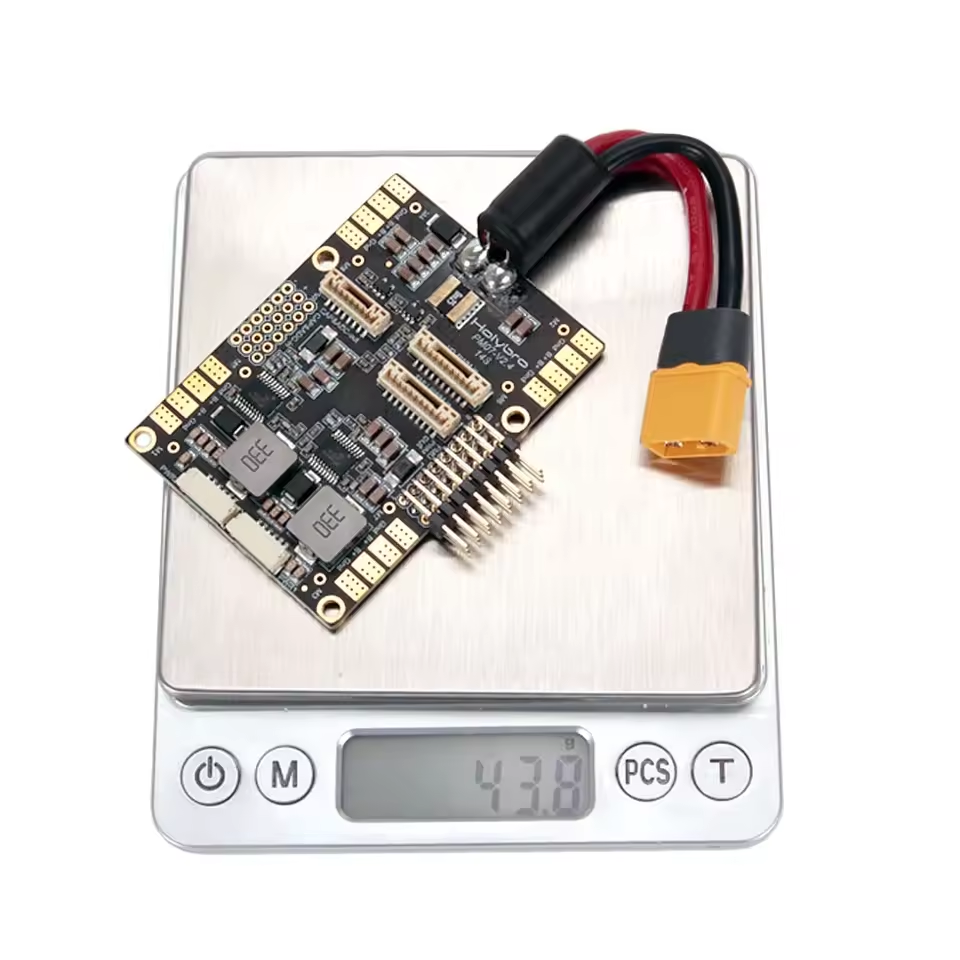

- Вага: 43.8 г
Важливі зауваження:
- Версія PM07 для 12S знята з виробництва, її замінено на 14S.
- Провід 12AWG та роз’єм XT60 підтримують струм до 30A (безперервно) та 60A (піковий). Для більш високих струмів рекомендовано змінити тип роз’єму та розмір проводу.
- Цей модуль використовує аналоговий вихід і не сумісний з Pixhawk 5X і 6X (необхідний цифровий модуль PM02D).
Комплектація:
- 1x плата PM07
- 1x дріт XT60 80 мм (встановлений)
- 1x електролітичний конденсатор 220 мкФ 63В (встановлений)
