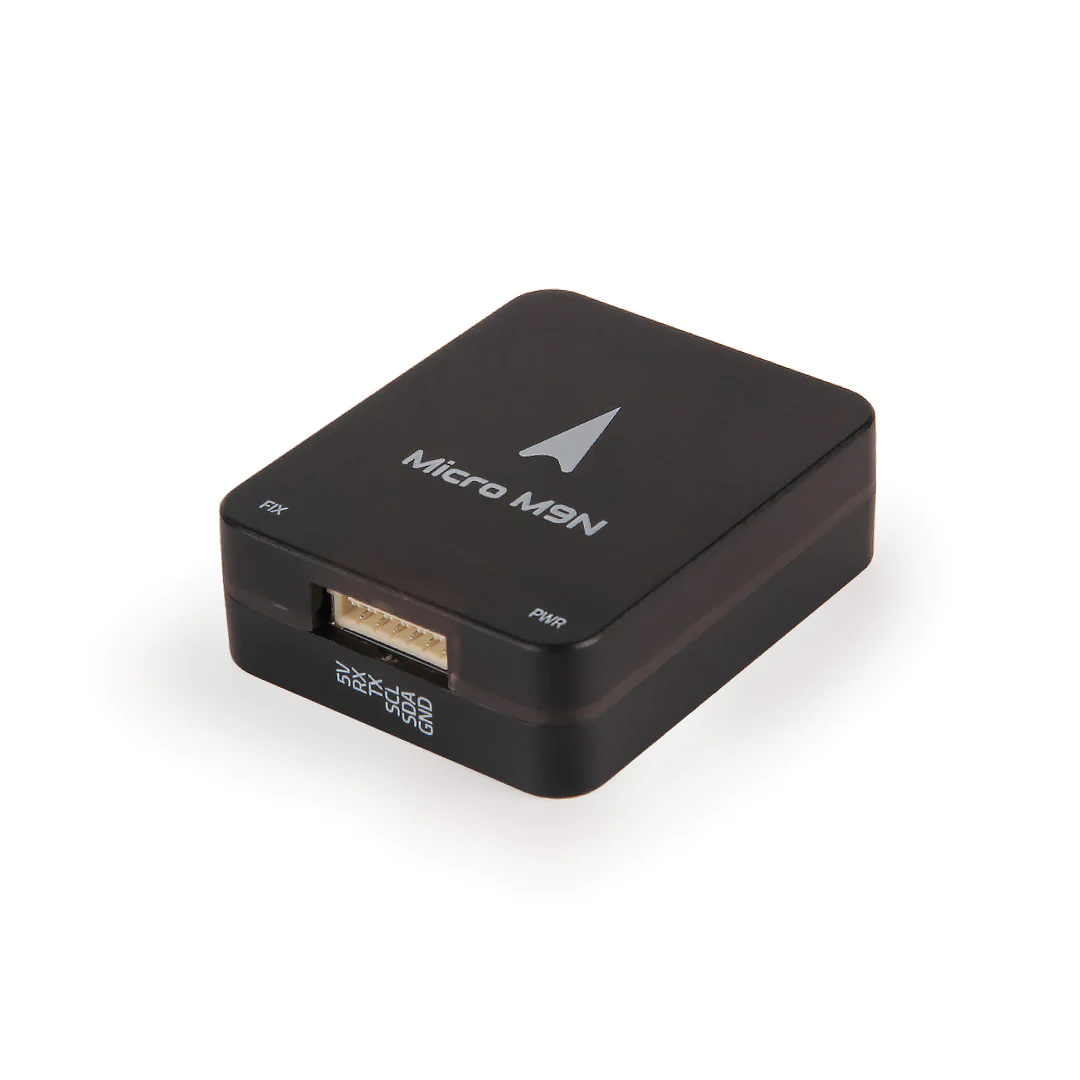

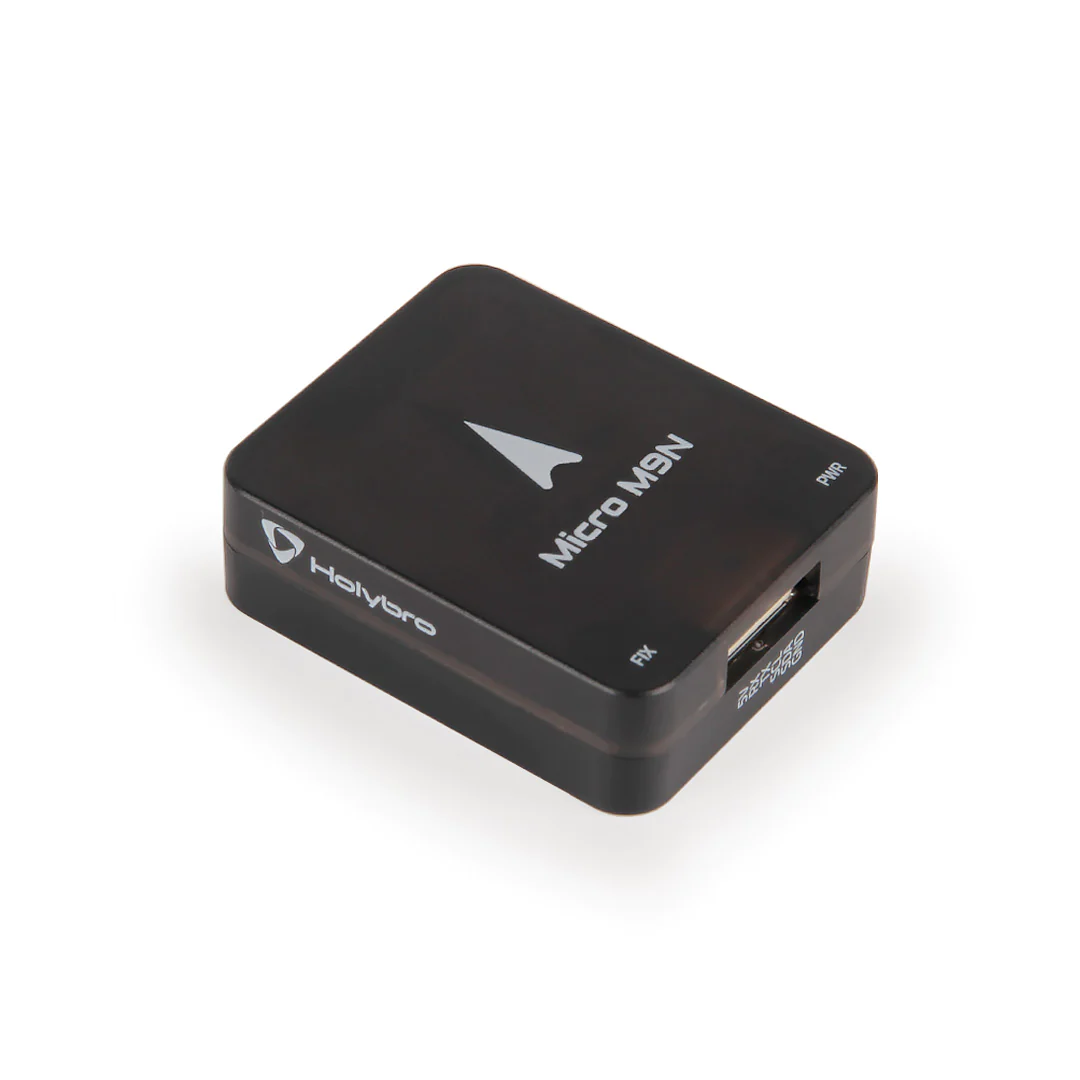

Навігаційний модуль Holybro Micro M9N GPS With Case

Мікроконтролер Micro M9N вражає своєю технічною специфікацією та особливостями:

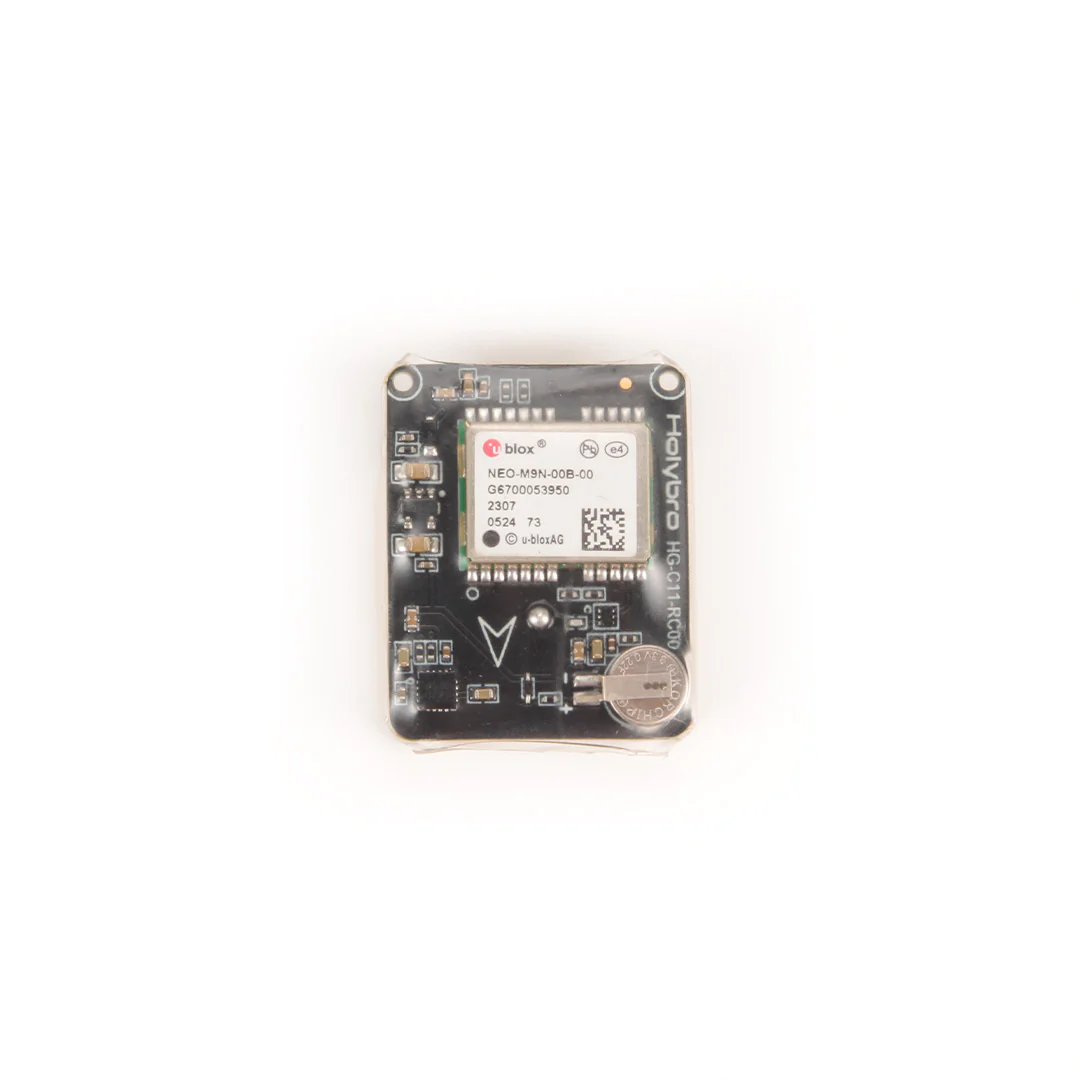

1. GNSS та компас: Мікросхема Ublox M9N GNSS (глобальна навігаційна супутникова система) забезпечує високоточне позиціювання та навігацію. Додатково, вона включає цифровий компас IST8310, що дозволяє визначати орієнтацію пристрою. Ця комбінація дає розробникам можливість створювати пристрої з точним позиціонуванням та навігацією.
2. Встановлення компаса: Однією з ключових переваг Micro M9N є зручний спосіб встановлення компаса подалі від джерел перешкод. Це дозволяє встановлювати компас на безпілотних літальних апаратах або в інших транспортних засобах, де можуть бути магнітні поля або металеві перешкоди.
3. Антена та акумуляторна батарея: Micro M9N оснащений активною схемою для керамічної патч-антени, що підвищує якість прийому сигналів GNSS. Крім того, наявність акумуляторної резервної батареї дозволяє зберігати налаштування та дані для теплого старту. Це зменшує час, необхідний для початкового отримання супутникових сигналів, що особливо корисно для безперервного навігаційного використання.

Загалом, Micro M9N є потужним і надійним рішенням для проектів, пов’язаних з навігацією та визначенням позиції. Він дозволяє розробникам створювати продукти з високою точністю та забезпечує багато можливостей для налаштування та інтеграції у різні системи.

Особливості:

GNSS-приймач Ublox M9N

Швидке і точне позиціонування

Компас IST8310

Малий форм-фактор

Технічні характеристики:

Micro M9N GPS

GNSS приймач Ublox M9N Приймач Ublox M9N

Кількість одночасних GNSS – До 4 GNSS
BeiDou
Galileo
GLONASS
GPS
QZSS
Компас IST8310
Діапазон частот
GPS L1
Galileo E1
GLONASS L1
BeiDou B1
SBAS L1
QZSS L1

Компас IST8310

Вихідний протокол

UBX (U-blox)

NMEA

Nav. Частота оновлення  – До 25 Гц

Система доповнення GNSS

Підтримуються EGNOS, GAGAN, MSAS та WAAS

QZSS: L1S

Швидкість передачі за замовчуванням 38400

Вхідна напруга 4.7-5.2 В

Точність визначення швидкості 0.05 м/с

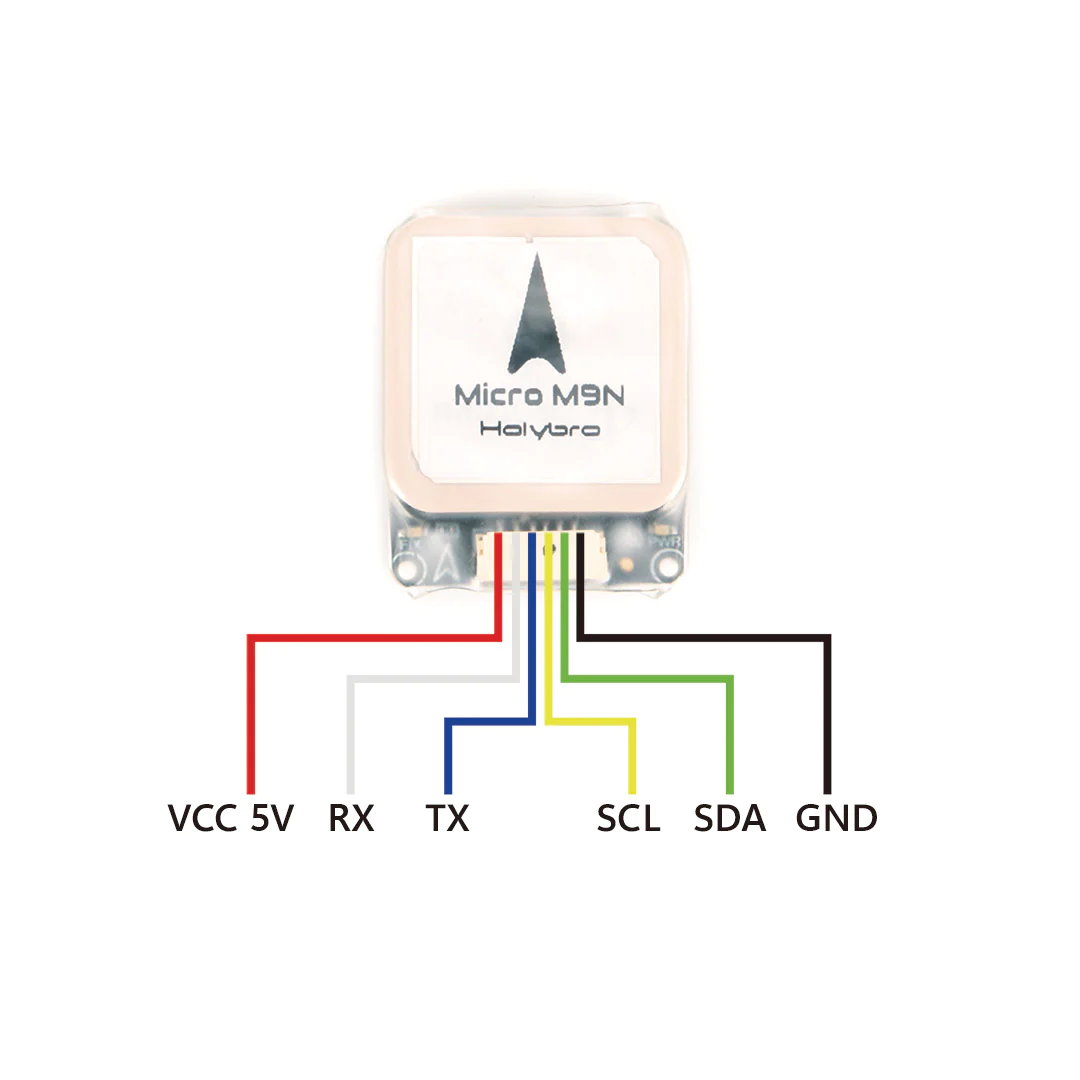

Тип порту JST-GH-6P

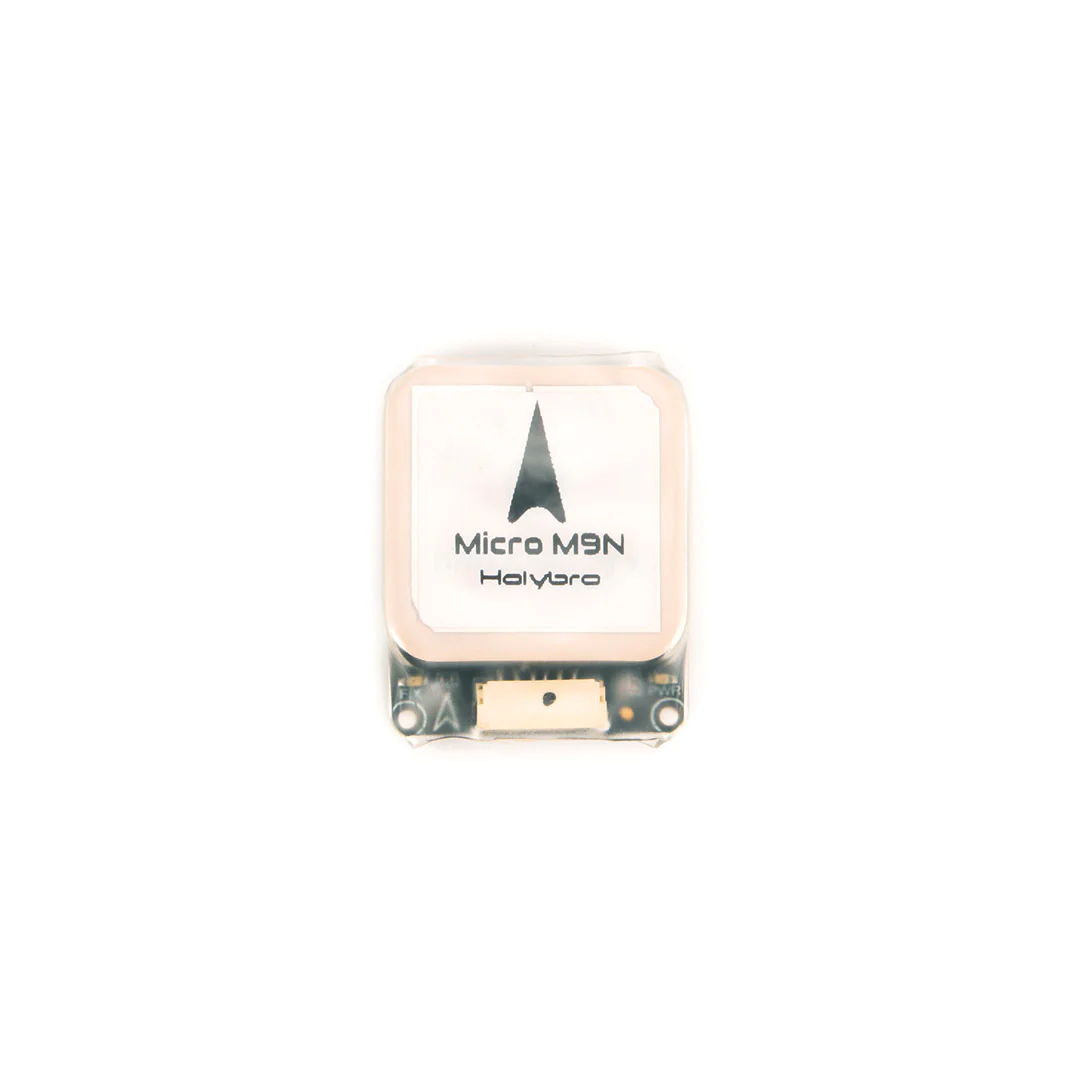

Антена 25 x 25 x 4 мм керамічна патч-антена

Енергоспоживання Менше 200 мА при 5 В

Робоча температура -40~80C

Розмір 32 x 26 x 9 мм

Вага 14 г

Інші примітки LNA MAX2659ELT+ радіочастотний підсилювач

Акумуляторна ємність Farah

Регулятор з низьким рівнем шуму 3.3 В

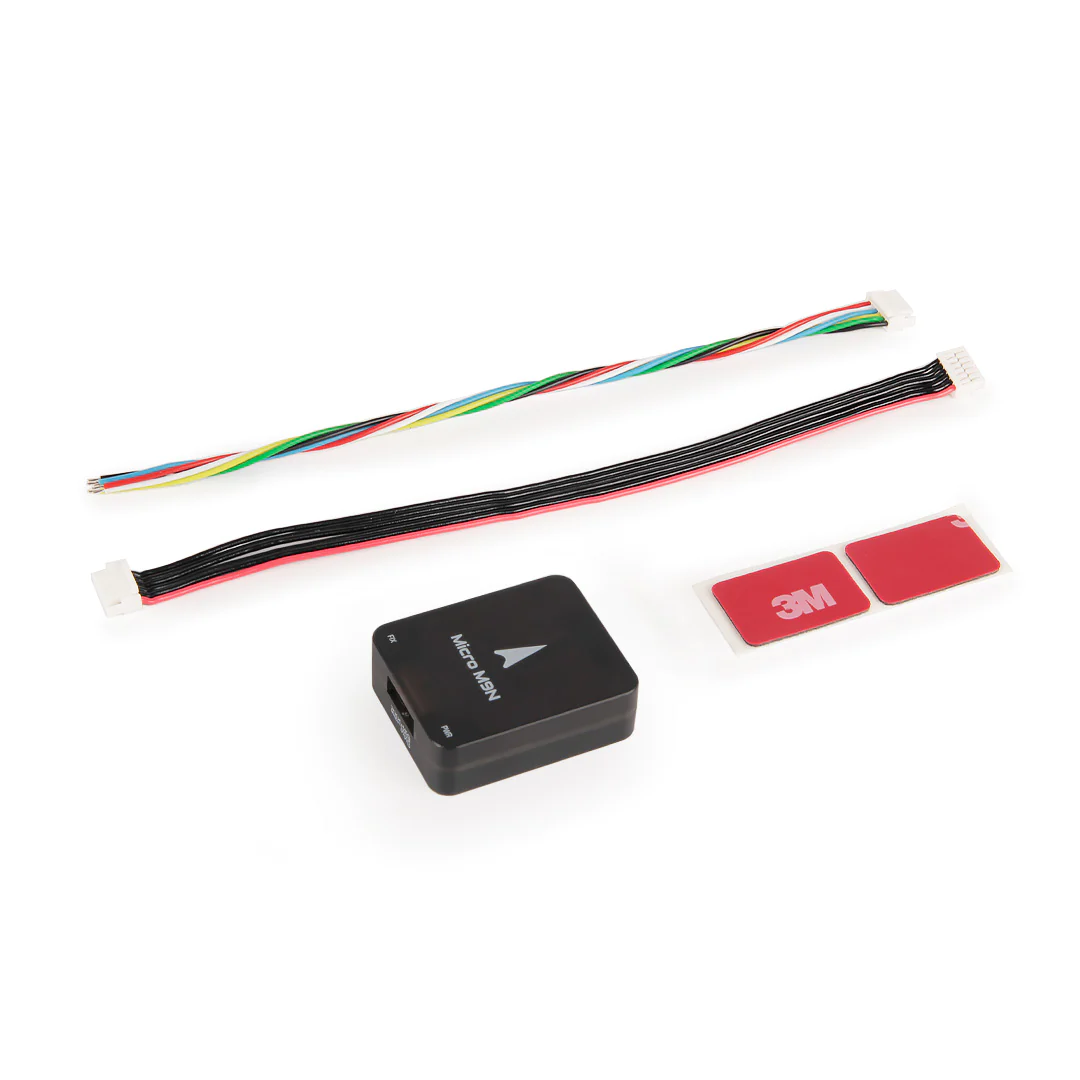

Комплектація:

– 1x Micro GPS модуль *1

– 1x JST GH 6-позиційний роз’єм 15 см

– 1x JST-GH 6-контактний кольоровий кремнієвий кабель 15 см
