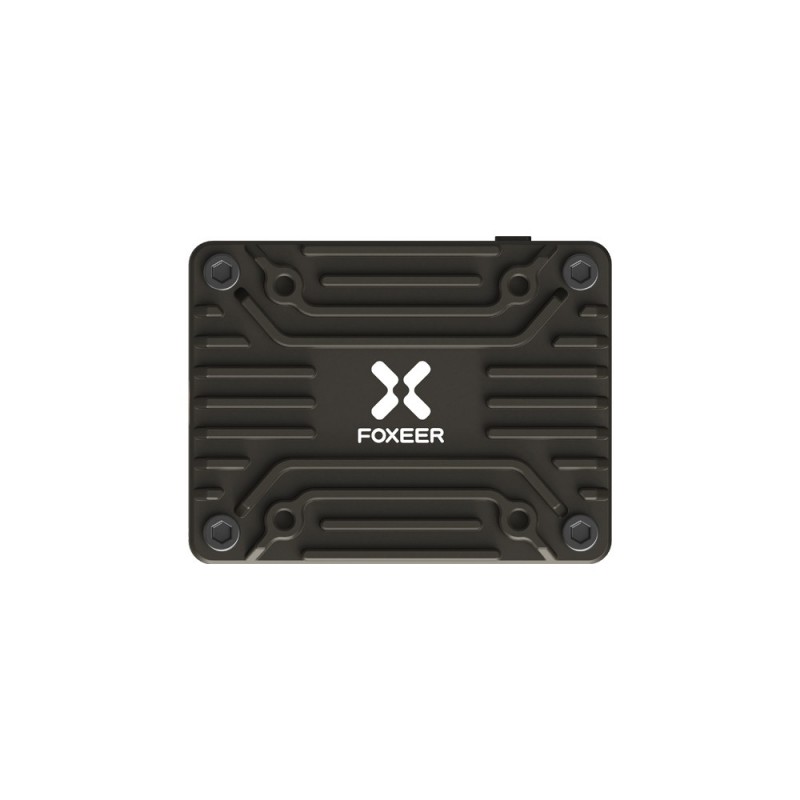

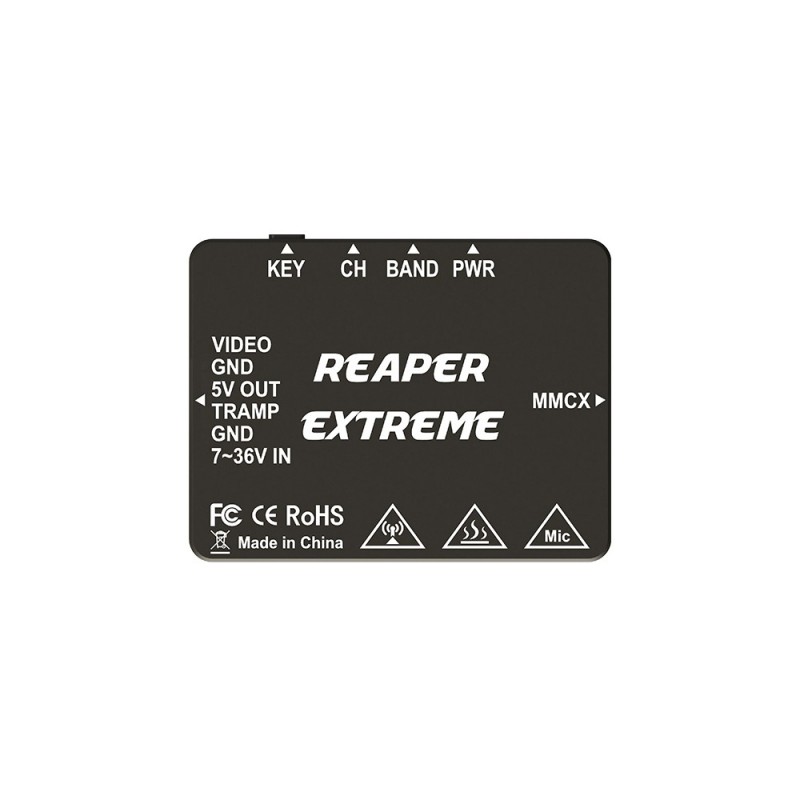

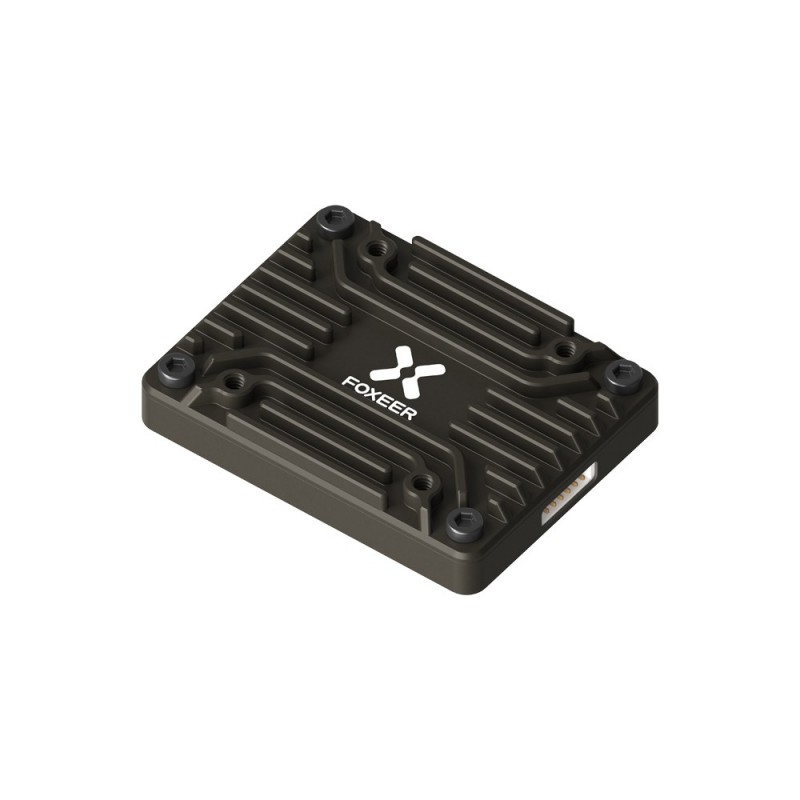

Інформація про Foxeer 5.8G Reaper Extreme V2 2.5W 72CH VTX:
- Вхідна напруга: 9~36V
- Вихідна напруга: 5V
- Кількість каналів: 72CH
- Потужність: 25mW/200mW/500mW/1.5W/2.5W (червоний індикатор блимає 1/2/3/4/5 разів відповідно)
- Pit режим: Подвійне натискання для активації
- Вага: 13 г
- Монтажні отвори: 20×20 мм M2, глибина 2.8 мм
- Розміри: 36×27.5×8 мм
- Споживання: 1.2A/9V
- У комплекті: 1 x VTx; 1 x силіконовий кабель;
Таблиця частот:
| Діапазон | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| Band A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| Band B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| Band E | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| Band F | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| Band R | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| Band H | 5653 | 5693 | 5733 | 5773 | 5813 | 5853 | 5893 | 5933 |
| Band L | 5333 | 5373 | 5413 | 5453 | 5493 | 5533 | 5573 | 5613 |
| Band U | 5325 | 5348 | 5366 | 5384 | 5402 | 5420 | 5438 | 5456 |
| Band O | 5474 | 5492 | 5510 | 5528 | 5546 | 5564 | 5582 | 5600 |
Інструкції:
- Розблокування частот та рівнів потужності: Натисніть і утримуйте кнопку “KEY”, доки червоний світлодіод (PWR) не загориться постійно, вимкнеться, а потім знову увімкнеться. Відпустіть кнопку для розблокування всіх частот та рівнів потужності. Миготіння червоного світлодіода означає розблокований статус, постійний червоний світлодіод – заблокований статус.
- Режим PIT вкл/викл: Подвійне натискання кнопки “KEY” для включення/вимкнення режиму PIT. Червоний світлодіод (PWR) вимкнений – режим PIT включений; червоний світлодіод (PWR) увімкнений – режим PIT вимкнений. У режимі PIT вихідна потужність VTx надзвичайно низька.
Примітка: Якщо підключений кабель tramp, кнопка не працюватиме, частоту та потужність можна буде налаштувати лише через контролер. BetaFlight підтримує максимум 64 канали, тому діапазон O видалений із таблиці частот за замовчуванням.
