Спіральна антена VideoLink HA-4.5/6.3-12-1 — це широкосмугова направлена антена для роботи в діапазоні частот 4.5–6.3 ГГц, призначена переважно для використання в ретрансляторах, дронах та наземних станціях зв’язку. Завдяки компактним розмірам та невеликій вазі вона ідеально підходить для інтеграції в обмеженому монтажному просторі без шкоди для характеристик.

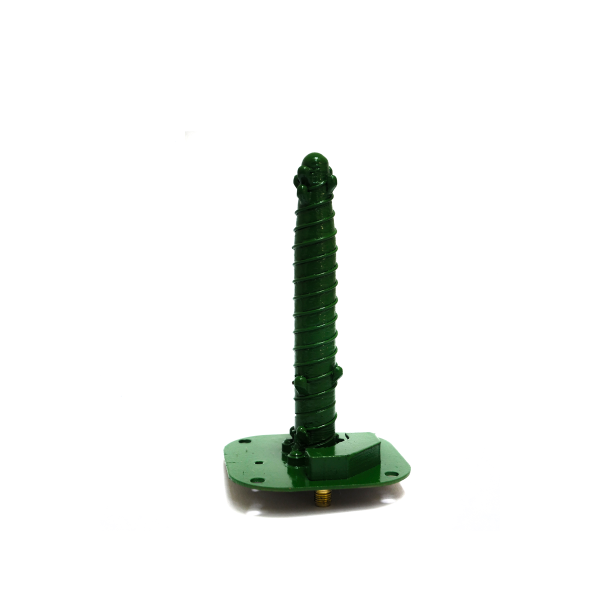

Антена побудована за спіральною схемою з 14 витків і забезпечує кругову поляризацію (RHCP або LHCP), що дозволяє зменшити вплив багатошляхового поширення сигналу (multipath). Підсилення становить від 11 dBi на 4.5 ГГц до 13 dBi на 6.3 ГГц, з типовим значенням 12.5 dBi, що гарантує стабільне з’єднання на середніх та великих відстанях.
Ширина головного променя складає приблизно 45°, що забезпечує спрямовану роботу з достатнім охопленням для FPV, телеметрії або передачі відео. Максимальний коефіцієнт стоячої хвилі (КСХ, SWR) — не більше 2, що свідчить про ефективне узгодження з передавальним трактом.
Технічні характеристики:
-
Діапазон частот: 4.5–6.3 ГГц
-

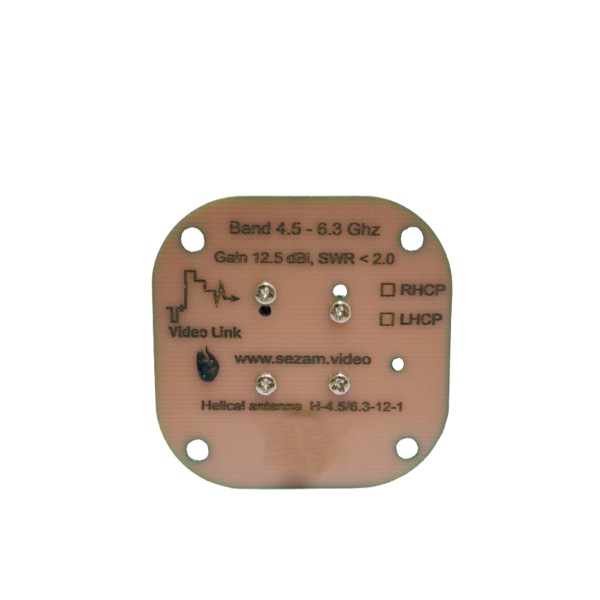

Тип поляризації: RHCP або LHCP (залежно від варіанта)
-
Кількість витків: 14
-
Підсилення: 11–13 dBi (типове – 12.5 dBi)
-
Ширина діаграми спрямованості: ~45°
-
КСХ (SWR): ≤ 2
-
Роз’єм: SMA
-
Розміри: 64 × 64 × 110 мм
-
Вага: 28 г
Антена оптимізована для роботи в системах передачі даних, де важливі стабільність сигналу, дальність та компактність. Ідеально підходить для дронів з функцією ретрансляції, FPV-систем та наземних станцій для довготривалої роботи в польових умовах.
