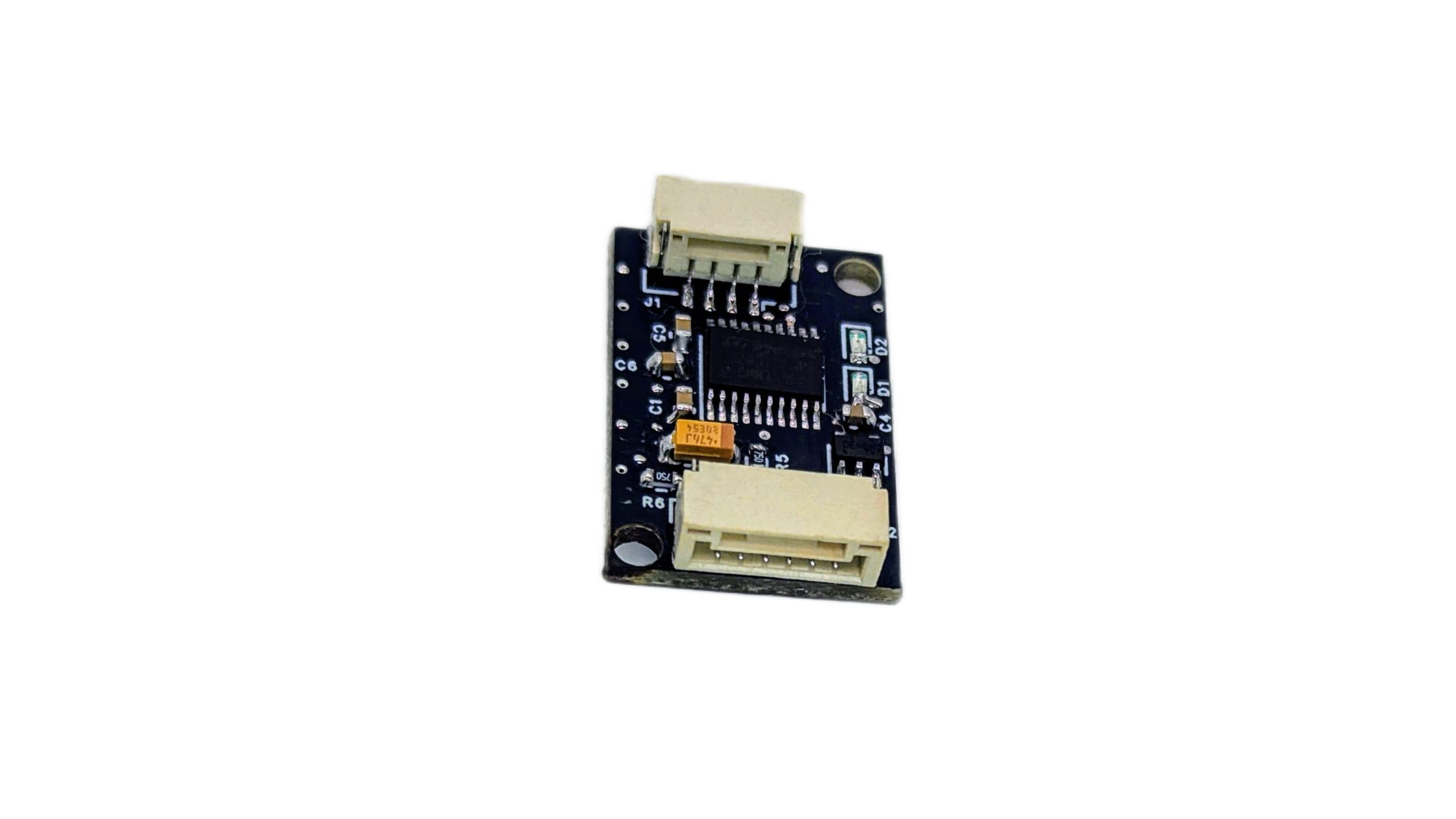

OSD-модуль від ІТЛ «Спектрум» — це високотехнологічний plug-and-play пристрій, призначений для накладання текстової та графічної інформації безпосередньо на аналогове відеосигнальне зображення. Він оптимально підходить для використання в системах дронів, FPV (First Person View) польотах та інших застосуваннях, де важливо оперативно відображати дані телеметрії, статус системи чи іншу корисну інформацію. Модуль постачається із попередньо прошитим мікроконтролером та може швидко інтегруватися у вашу систему завдяки інтерфейсу USART. Підключаючи зовнішній мікроконтролер та використовуючи надані протоколи чи бібліотеки, ви можете в реальному часі керувати відображенням, виводити текстові повідомлення, графічні елементи та інші дані.
Функції та призначення:
- Вивід тексту, графічних символів та фонової заливки на відеосигнал.
- Відображення інформації про налаштування системи, статусні повідомлення та інші інтерактивні дані.
- Застосування у FPV-дронах для відображення параметрів польоту, даних про батарею, навігацію, рекламу чи інформаційні повідомлення.
Технічні характеристики:
- Вага плати: 2,2 г
- Розміри: 24 × 16 × 8 мм
- Напруга живлення: 3,3–5 В
- Споживання струму: до 20 мА (при 5 В)
- Тип OSD: текстова псевдографіка

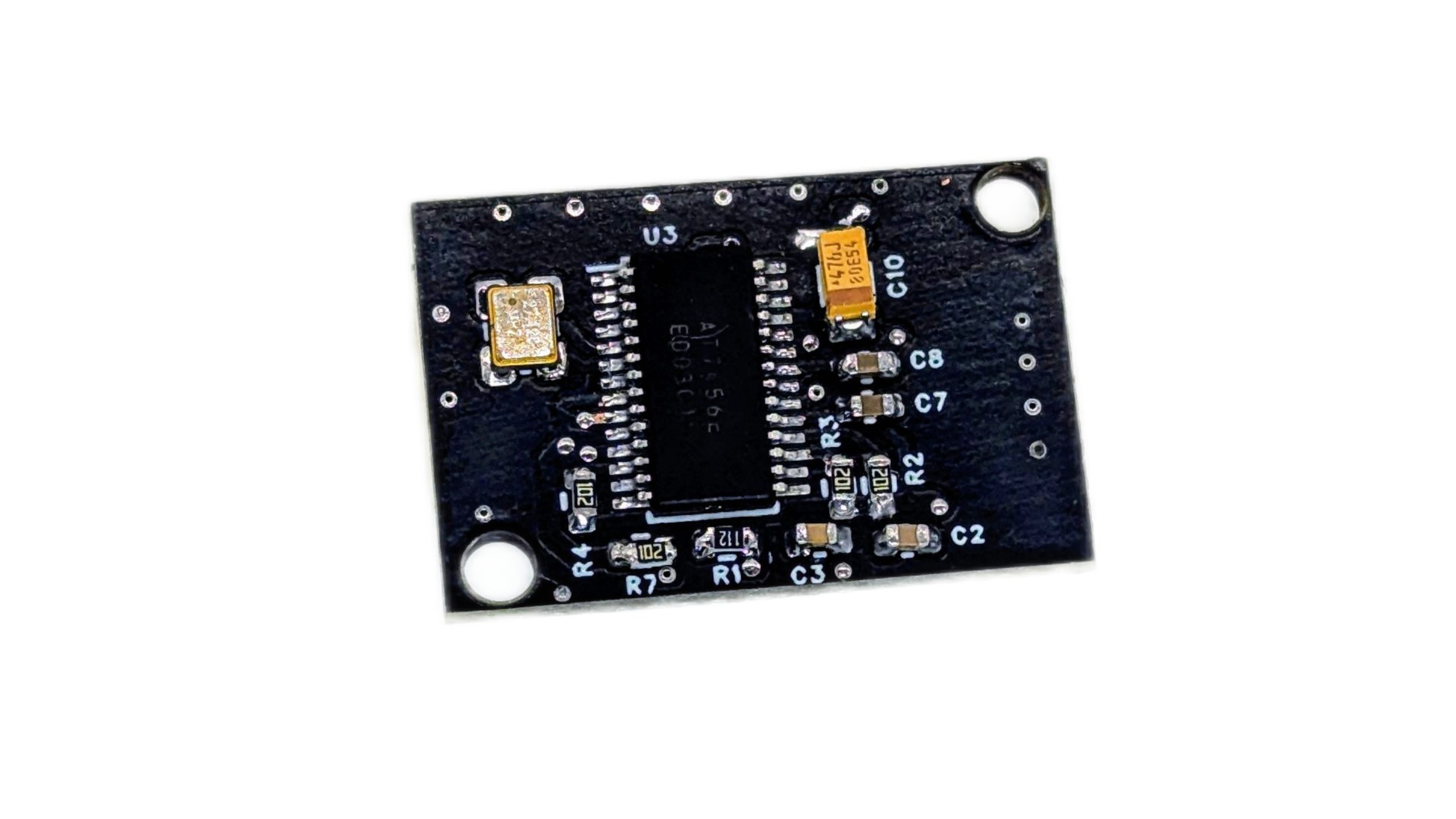

- Мікросхема OSD: AT7456E (аналог MAX7456)
- Формат OSD: чорно-білий
- Підтримувані відеоформати: PAL та NTSC
- Розмір області відображення: 16 рядків × 30 колонок символів
- Розмір символа: 12 × 18 пікселів
- Керуючий контролер: STM32G030F6P6 (Cortex-M0+)
- Інтерфейс керування: USART (Baud rate: 9600 b/s, Word length: 8 b, Parity: None, Stop bits: 1)
- Входи/виходи: 6 + 4
Комплектація:
- OSD-модуль — 1 шт
- Шлейфи — 2 шт (на 4 та 6 контактів)

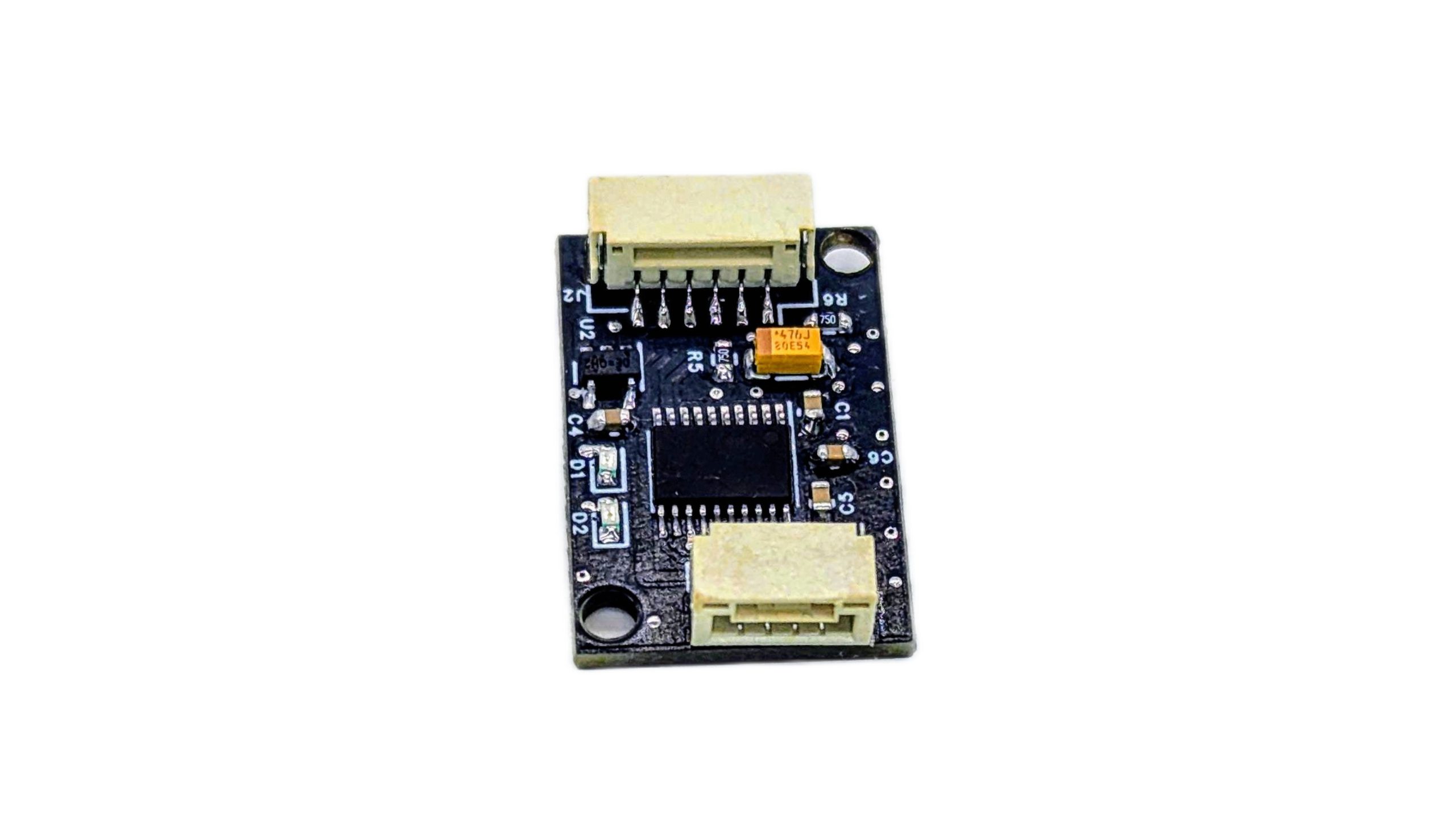

Підключення та інтерфейси: OSD-модуль має два групи контактів (лівий та правий шлейфи). Лівий шлейф призначений для програмування та підключення живлення 3,3 В, правий — для прийому/передачі даних та роботи з відеосигналом. Для взаємодії з модулем необхідно підключити Tx/ Rx до зовнішнього мікроконтролера через USART, а також подати вхідний відеосигнал (Video in) та отримати вихідний сигнал з накладеною графікою (Video out).
Лівий шлейф (технічний):
- GND — земля
- SWLCK — тактовий сигнал для програмування
- SWDIO — лінія даних для програмування
- +3.3V — живлення 3,3 В
Правий шлейф (основний):
- Video out — вихід відео з накладеним зображенням
- Video in — вхід аналогового відео, поверх якого формується OSD
- GND — земля
- Tx — передача даних по USART (до Rx зовнішнього мікроконтролера)
- Rx — прийом даних по USART (до Tx зовнішнього мікроконтролера)
- +5V — живлення 5 В
Даний OSD-модуль ідеально підходить для FPV-дронів, камер спостереження та інших відеосистем, де необхідне накладання текстової та графічної інформації на відеосигнал у реальному часі.
