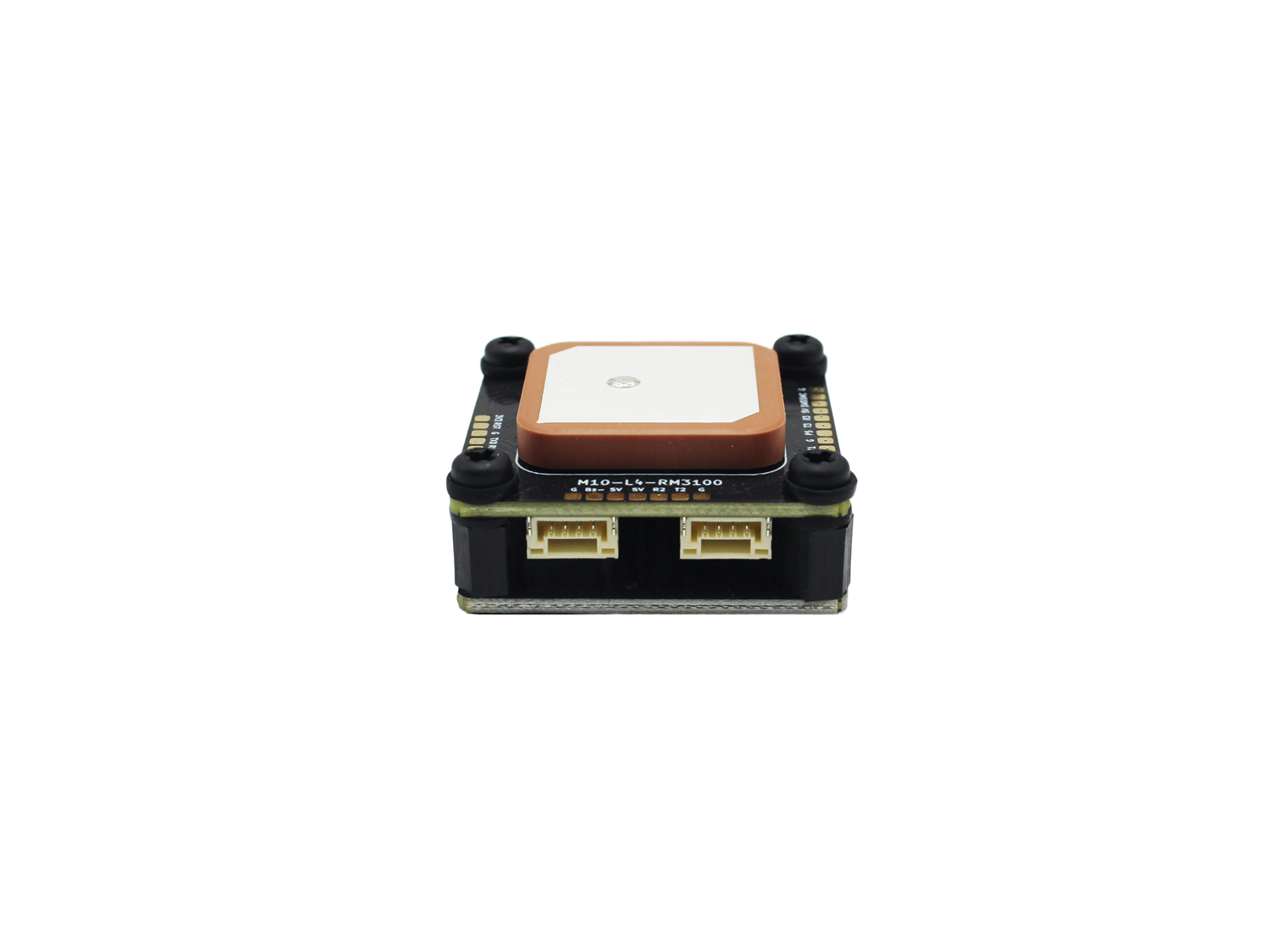

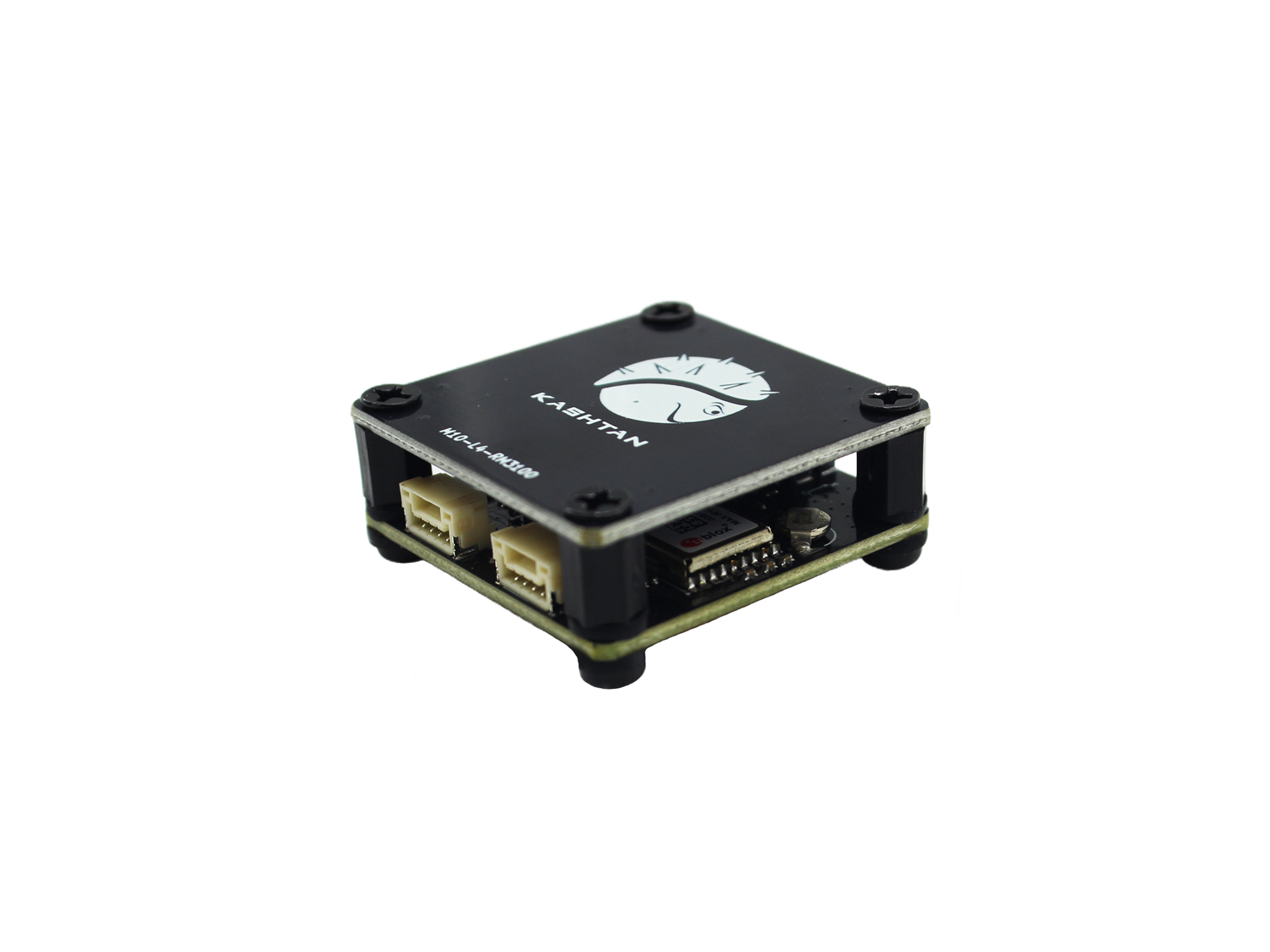

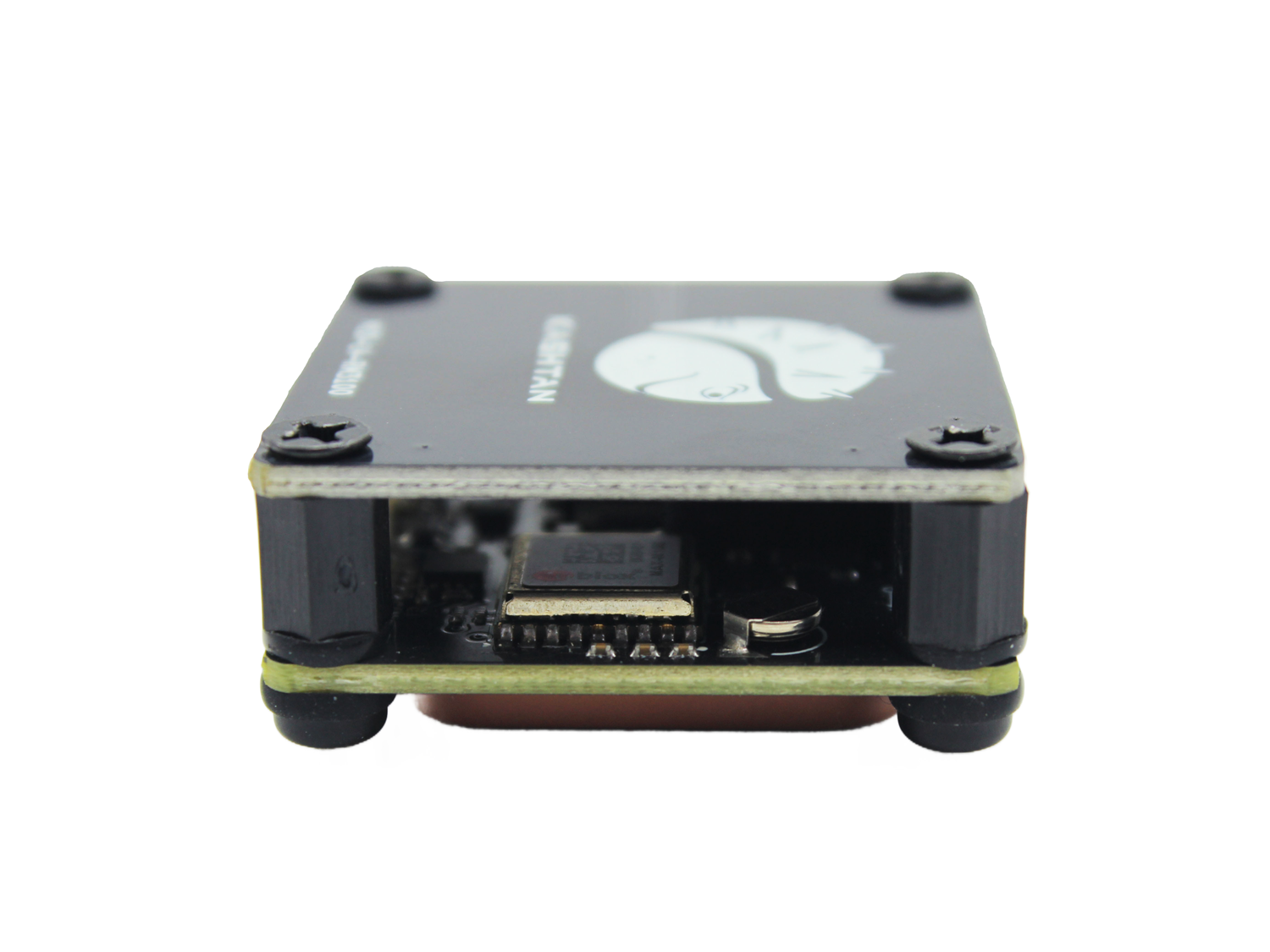

KASHTAN M10-L4-RM3100 — високоточний GNSS модуль української розробки, створений спеціально для інтеграції у безпілотні літальні апарати (дрони). Цей модуль GNSS оснащений сучасним GNSS-приймачем серії M10 від компанії u-blox, промисловим магнітометром PNI RM3100 та високоточним барометром SPL06-001. GNSS модуль KASHTAN працює на верхньому L-діапазоні (Upper L-Band), що забезпечує стабільний сигнал та сумісність з GPS, GLONASS, Galileo і BeiDou.
Основні характеристики GNSS модуля M10-L4-RM3100
| Характеристика | Значення |
|---|---|
| GNSS-приймач | u-blox M10 |
| Підтримувані супутникові системи | GPS, GLONASS, Galileo, BeiDou |
| Робочі частоти GPS/Galileo/BeiDou B1C | 1575.420 MHz |
| Робочі частоти GLONASS | 1598.062–1605.375 MHz |
| Робочі частоти BeiDou B1I | 1561.098 MHz |
| Робочі частоти BeiDou B1-2 | 1589.742 MHz |
| Магнітометр | PNI RM3100 (точність до 2.7 нТ, шумовий поріг 4 пТ/√Гц, лінійний діапазон ±100,000 нТ) |
| Барометр | SPL06-001 (діапазон 300-1200 гПа, точність висоти ±0.5 м) |

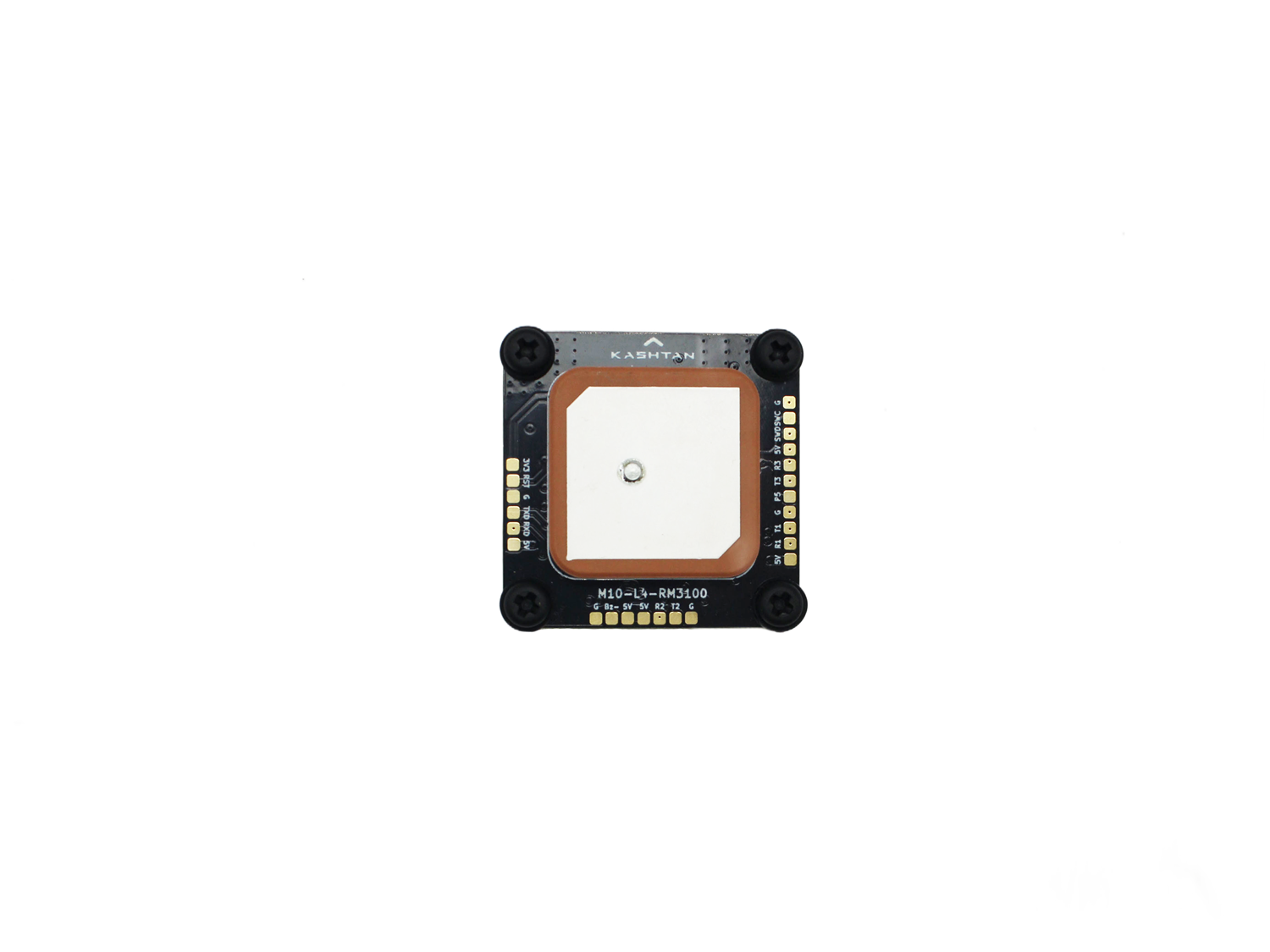

| Антена | керамічна патч-антена 25×25×4 мм |
| Мікроконтролер | STM32L431 |
| Інтерфейси | UART3 (GNSS), UART2 (MSP), CAN (DroneCAN), I2C (JST-GH) |
| Світлодіодні індикатори | режим роботи, фіксація GNSS, індикація живлення |
| Живлення | 4.5–5.5 В, струм споживання ~60 мА |
| Робоча температура | від -20°C до +80°C |
| Габарити | 36×36×12 мм |
| Вага | 25 г |

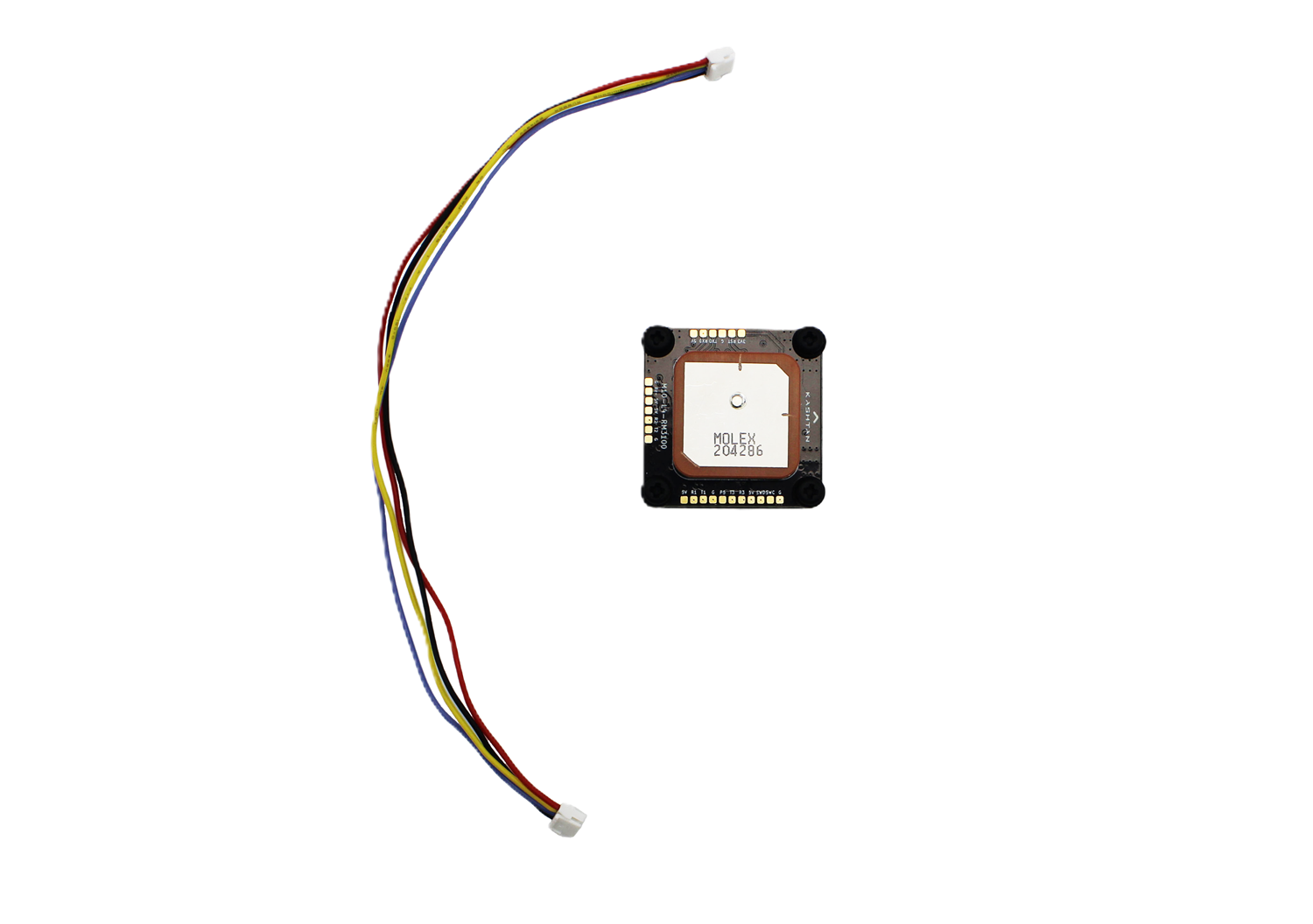

Комплектація модуля GNSS KASHTAN
| Компонент | Опис |
|---|---|
| GNSS-модуль KASHTAN M10-L4-RM3100 | Основний модуль українського виробництва |
| Силіконові кабелі JST-GH-4P | 2 шт, довжина 20 см кожен |
| Монтажний набір | PCB плата, силіконові втулки, нейлонові стійки і гвинти |
Модуль GNSS постачається з прошивкою KashtanL431-GPS, оновлення можливе через DroneCAN GUI Tool або Mission Planner.
Переваги GNSS модуля KASHTAN M10-L4-RM3100
Цей GNSS модуль української розробки поєднує в собі найсучасніші технології навігації та позиціонування. Модуль GNSS оснащений високоточним приймачем u-blox M10 серії, що забезпечує надійне отримання сигналів від чотирьох основних супутникових систем.
Ключові особливості українського GNSS модуля:
- Високоточний GNSS-приймач u-blox M10 для професійного застосування
- Підтримка чотирьох супутникових систем: GPS, GLONASS, Galileo, BeiDou
- Промисловий магнітометр PNI RM3100 з точністю до 2.7 нТ
- Барометр SPL06-001 з точністю висоти ±0.5 м
- Мікроконтролер STM32L431 для обробки даних
- Керамічна патч-антена 25×25×4 мм для стабільного прийому
- Множинні інтерфейси: UART, CAN (DroneCAN), I2C
- Світлодіодні індикатори стану роботи та фіксації GNSS
- Компактні габарити 36×36×12 мм та вага лише 25 г
- Широкий температурний діапазон від -20°C до +80°C
- Низьке енергоспоживання ~60 мА при напрузі 4.5-5.5 В
- Сумісність з DroneCAN протоколом
Застосування модуля GNSS:
GNSS модуль KASHTAN M10-L4-RM3100 ідеально підходить для:
- Безпілотних літальних апаратів (дронів)
- Професійних квадрокоптерів
- Аграрних дронів для точного землеробства
- Картографічних та геодезичних робіт
- Системи автономної навігації
- Наукових досліджень та моніторингу
- Комерційних БПЛА
- Робототехнічних проектів
Чому обирати українського виробника?
Модуль GNSS KASHTAN є продуктом повністю української розробки, що гарантує:
- Високу якість виготовлення на вітчизняних підприємствах
- Технічну підтримку українською мовою
- Швидке обслуговування та постачання запчастин
- Підтримку розвитку української високотехнологічної промисловості
- Адаптацію під специфічні потреби українського ринку
📖 Технічна документація
DATASHEET – Повна технічна документація GNSS модуля KASHTAN
Завантажте детальну технічну документацію з характеристиками, схемами підключення та інструкціями з експлуатації.
