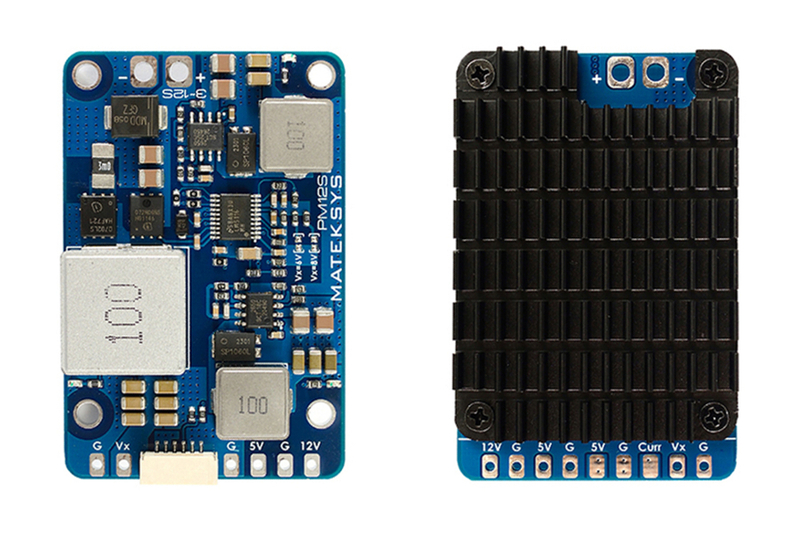

MatekSys Power Module PM12S-3 — це високопродуктивний модуль живлення, розроблений спеціально для безпілотних апаратів і дронів із широким діапазоном вхідної напруги 9–55 В. Завдяки трьом незалежним перетворювачам (BEC) пристрій забезпечує стабільне живлення різних компонентів: від бортової електроніки до потужних сервоприводів. У ньому передбачені три варіанти виходу для BEC Vx (5,25В / 6В / 8В) з типовим струмом до 15А (піковим до 25А), а також фіксовані лінії на 5В (4А) та 12В (4А). Вбудований дільник напруги 1:20 забезпечує моніторинг вхідної напруги, а захисні функції — зокрема теплове відключення, захист від короткого замикання та відновлення після перевантаження — підвищують надійність і безпеку експлуатації. Модуль оснащений можливістю пайки додаткового низькоеквівалентного конденсатора (у комплекті) для усунення перешкод у разі «шумної» вхідної лінії.
Технічні характеристики:
- Робочий діапазон вхідної напруги: 9–55 В (із захистом TVS)
- Кількість незалежних знижувальних перетворювачів: 3 (BEC Vx, BEC 5В, BEC 12В)
- BEC Vx
- Вихідна напруга: 5,25В / 6В / 8В (допуск 1,5%)
- Типова безперервна вихідна потужність: до 15А
- Пікове навантаження: до 25А
- ККД: 90–96%
- Пульсація виходу: ~32 мВ (VIN=50В, 5,25В @ 15А), ~43 мВ (VIN=50В, 8В @ 5А)
- Струм у режимі очікування: 10–20 мА
- Захисні функції: термозахист, від короткого замикання (до 2 с), захист від перевантаження
- Примітка: для забезпечення 15А у безперервному режимі вхідна напруга має бути не меншою за 15В
- BEC 5В
- Вихідна напруга: 5,2В (допуск 1,5%)
- Безперервна вихідна потужність: до 4А
- Пікове навантаження: до 6А
- Пульсація виходу: ~20 мВ (VIN=24В, 5А), ~50 мВ (VIN=50В, 5А)
- Захисні функції: термозахист, від короткого замикання (до 2 с), захист від перевантаження
- BEC 12В
- Вихідна напруга: 12В (допуск 1,5%)
- Безперервна вихідна потужність: до 4А
- Пікове навантаження: до 6А
- Пульсація виходу: ~18 мВ (VIN=24В, 5А), ~32 мВ (VIN=50В, 5А)
- Захисні функції: термозахист, від короткого замикання (до 2 с), захист від перевантаження
- Примітка: для стабільного 12В виходу рекомендована вхідна напруга не менше 13В
- Напруга моніторингу: вбудований дільник 1:20 (Volt = 1/21 від вхідної)
- Передача сигналу датчика струму: передбачений окремий контакт
- Габарити та вага: 61×40×15 мм, 53 г
- Комплектація:
- 1× PM12S-3
- 1× Низькоеквівалентний конденсатор ZLJ 63В 390 мкФ
- Порада: якщо вхідна лінія «шумна», конденсатор потрібно припаяти до вхідних контактів
Модуль Power Module PM12S-3 дозволяє зручно живити всі основні системи вашого дрона з однієї плати, спрощуючи монтаж та зменшуючи вагу. Він відмінно підходить для мультироторів, гексакоптерів, літаючих крил та інших безпілотних рішень, де потрібне надійне живлення з високим ККД.
