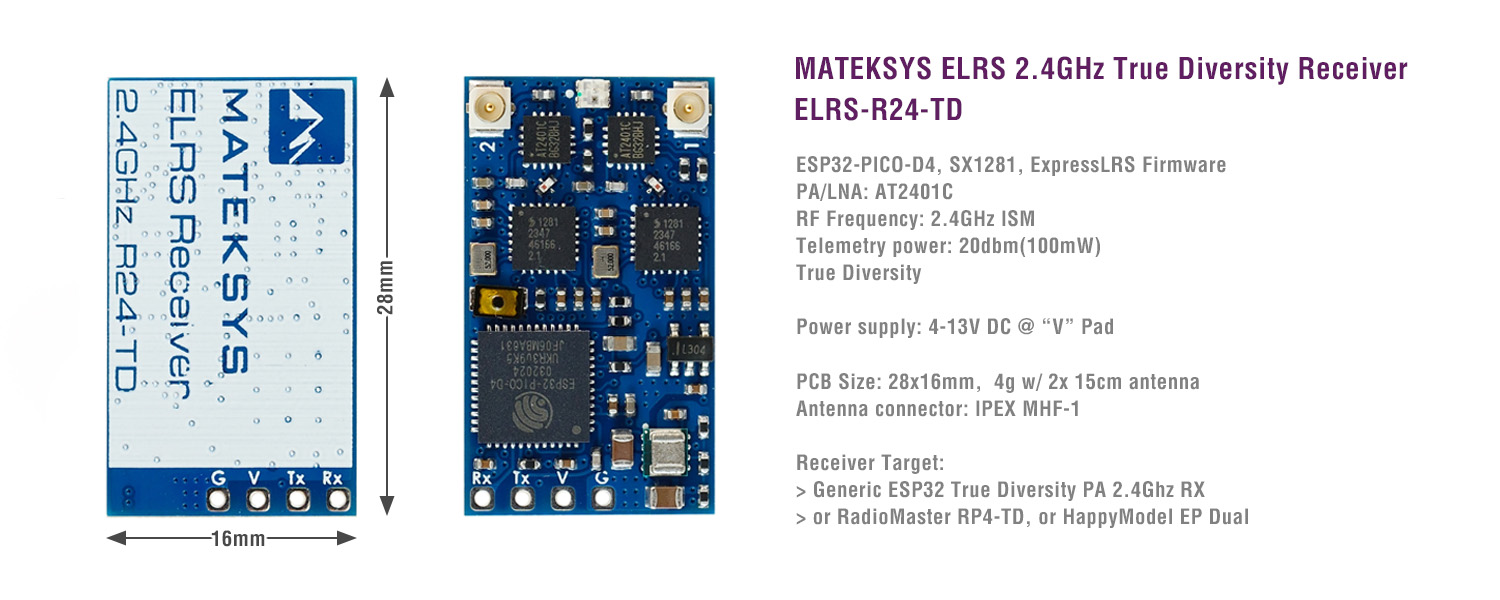

Специфікації:
- Чіп: ESP32-PICO-D4, SX1281 з прошивкою ExpressLRS
- Підсилювач/заглушник сигналу: AT2401C
- Радіочастота: 2.4GHz ISM
- Потужність телеметрії: 20dbm (100мВт)
- Справжня різноманітність
- Протокол приймача: CRSF
- Конектор антени: IPEX MHF-1
- Джерело живлення: 4-13V DC на контакті “V”
- Споживання енергії: 100мА~170мА при 5V
- Розміри плати: 28мм х 16мм
- Вага: 4г з антеною
Комплектація:
- 1x ELRS-R24-TD

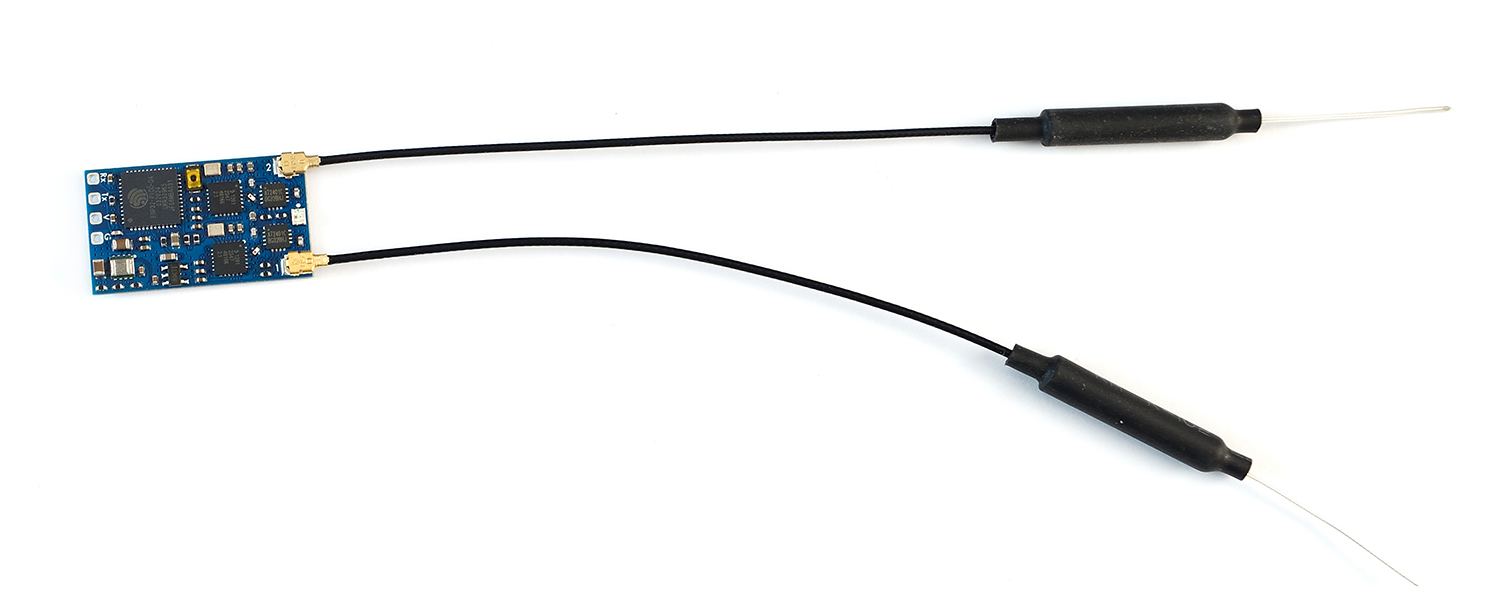

- 2x антени IPEX MHF1, 15см
- Індикатор статусу RGB LED:
- [Ефект “Райдужне згасання”] при запуску
- [Зелене биття серця] при активації веб-оновлення
- [Повільне миготіння 500 мс вкл/викл] очікування з’єднання з передавачем
- [Червоне миготіння 100 мс вкл/викл] радіочіп не виявлено
- [Подвійне помаранчеве миготіння, потім пауза] режим зв’язку активовано
- [Потрійне помаранчеве миготіння, потім пауза] з’єднано з передавачем, але конфігурація не відповідає моделі
- [Одноколірне світло під час з’єднання з передавачем] колір вказує на швидкість пакетів
- У режимі завантаження RGB LED не світиться.
Прошивки:
- Цільовий приймач: Generic ESP32 True Diversity PA 2.4GHz RX /or RadioMaster RP4-TD /or HappyModel EP Dual
- Всі варіанти на базі “Generic ESP32 True Diversity PA 2.4GHz RX” можуть бути перепрошиті.
- Приймач заздалегідь завантажений з ExpressLRS 3.3.2 та кодом зв’язку “123456”, приймач не перейде в режим зв’язку, якщо використовувати традиційну процедуру зв’язку.
- Вам потрібно перепрошити його з вашим кодом зв’язку або підключити до ПК/телефону через WiFi та встановити ваш код зв’язку в WebUI.
