Датчик повітряної швидкості Matek Digital Airspeed Sensor ASPD 4525
ASPD-4525 від Matek — це високоточний цифровий сенсор швидкості повітря, розроблений для використання в БПЛА, дронах та RC-моделях. Завдяки інтеграції цифрового сенсора тиску 4525DO від Measurement Specialties, він забезпечує вимірювання диференціального тиску в діапазоні від -1 PSI до +1 PSI з точністю до ±1,5%. Вихідна інформація передається по шині I2C, що забезпечує сумісність з сучасними автопілотами, такими як ArduPilot та PX4. Плата має компактний розмір, а в комплекті є силіконова трубка та пластиковий приймач повітря (pitot tube), що дозволяє швидко інтегрувати пристрій у систему.
Сенсор Matek Digital Airspeed Sensor ASPD 4525 має вбудований фільтр, що знижує рівень шуму, та підтримує швидкість оновлення до 70 Гц, що робить його надійним для прецизійних застосувань, таких як утримання курсу, вимірювання зупинок у польоті чи вдосконалене планування маршруту.
Технічні характеристики Matek ASPD 4525
| Характеристика | Значення |
|---|---|
| Модель | Matek ASPD-4525 |
| Сенсор тиску | 4525DO (Measurement Specialties) |
| Діапазон тиску | ±1 PSI (диференціальний тиск) |
| Точність | ±1,5% |
| Інтерфейс зв’язку | I2C (до 400 кГц) |
| Напруга живлення | 4–10 В (можна живити від 5V або 6V BEC) |
| Споживання струму | 5 мА |
| Роздільна здатність вимірювання | 14 біт |
| Частота оновлення | До 70 Гц |

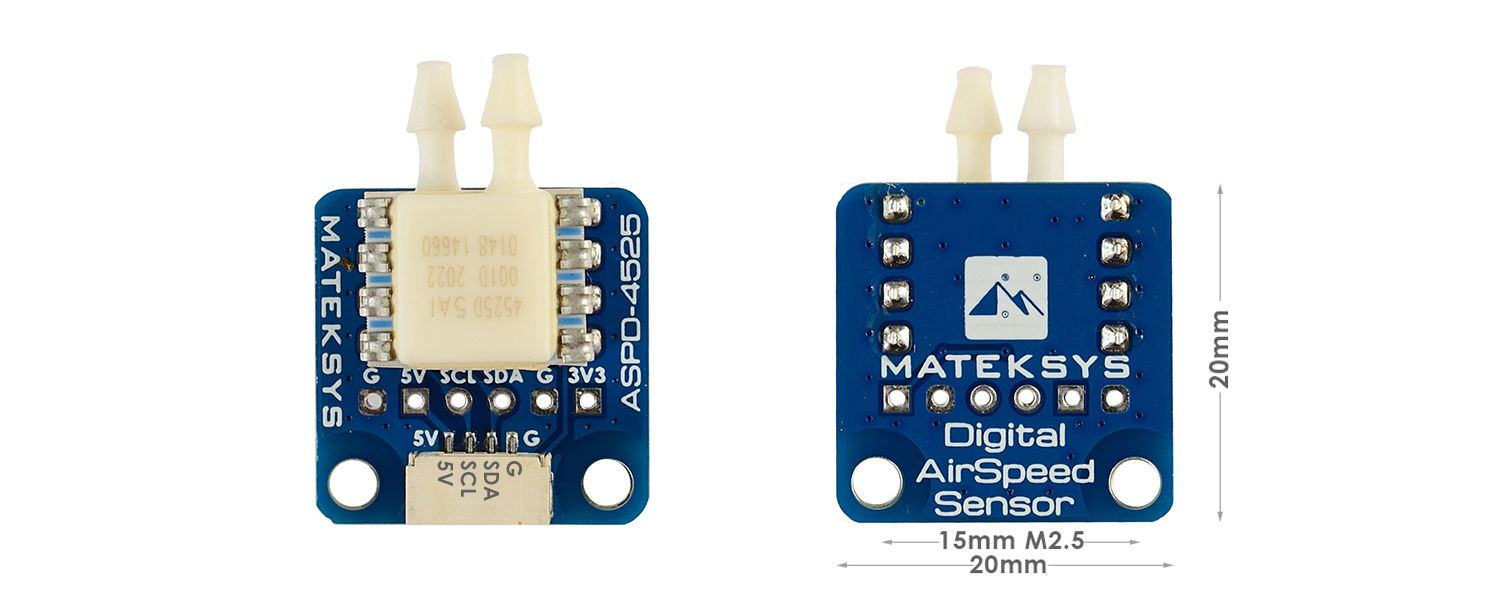

| Розміри плати | 22 мм × 18 мм |
| Вага | ~5 г |
| Конектор | GH1.25 4pin |
| Температурна компенсація | Вбудована |
| Сумісність | ArduPilot, PX4, інші автопілоти з підтримкою I2C сенсорів швидкості |

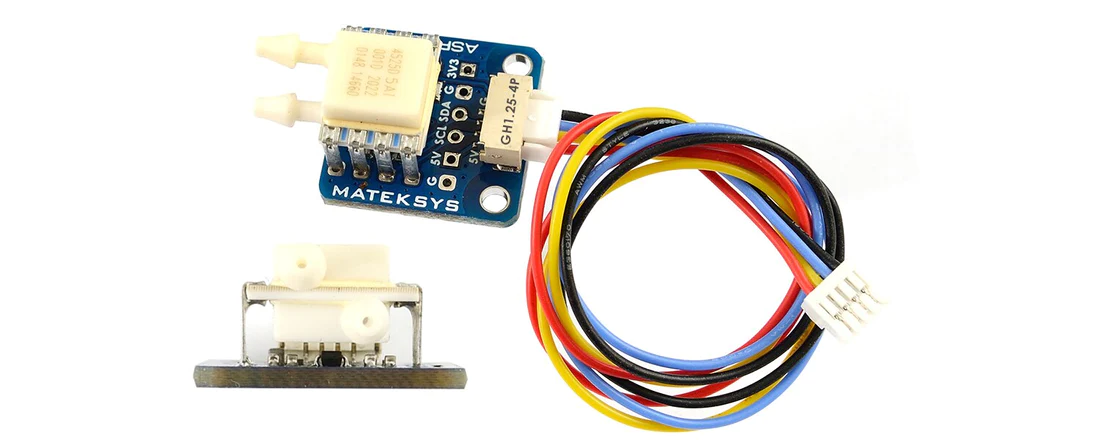

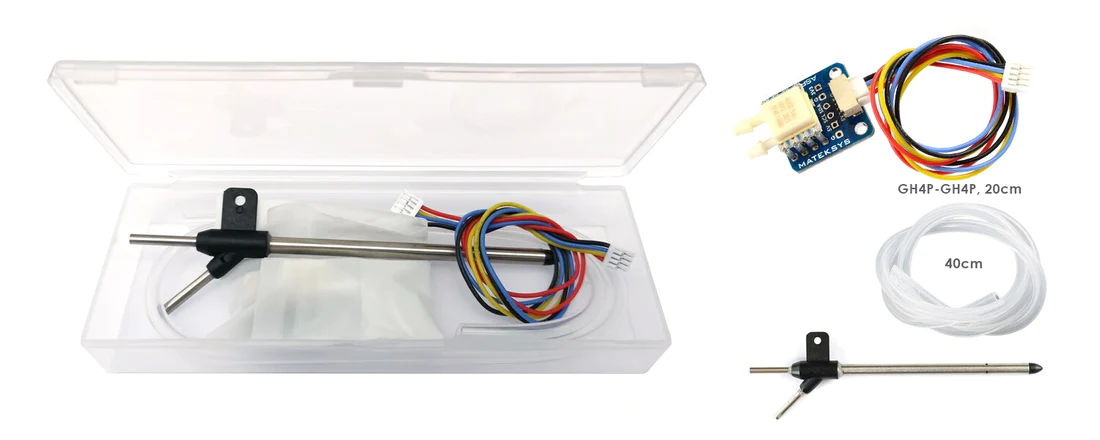

Комплектація Matek Digital Airspeed Sensor ASPD 4525
| Кількість | Компонент |
|---|---|
| 1 шт | Плата сенсора ASPD-4525 |
| 1 шт | Пластиковий трубчастий приймач повітря (pitot tube) |
| 1 шт | Силіконова трубка |
| 1 шт | Кабель з роз’ємом GH1.25 |
Застосування датчика Matek ASPD 4525
| Область застосування |
|---|
| FPV-дрони та моделі літаків |
| Безпілотні літальні апарати з автопілотом |
| Системи стабілізації польоту |
| Розрахунок динамічної швидкості повітря |
| Місії з високоточним плануванням |
Переваги цифрового датчика швидкості Matek ASPD 4525
- Високоточний сенсор 4525DO з точністю ±1,5%
- Висока частота оновлення до 70 Гц для швидкої реакції системи
- Роздільна здатність 14 біт для точних вимірювань
- Вбудована температурна компенсація для стабільної роботи
- Низьке споживання струму всього 5 мА
- Компактні розміри 22×18 мм та вага 5 грамів
- Широкий діапазон живлення 4-10V
- Повна сумісність з ArduPilot та PX4
- Комплект з pitot tube та силіконовою трубкою
Що таке датчик повітряної швидкості і навіщо він потрібен
Датчик повітряної швидкості, такий як Matek Digital Airspeed Sensor ASPD 4525, вимірює диференціальний тиск між повним тиском (від pitot tube) та статичним тиском навколишнього повітря. Ця різниця тисків дозволяє розрахувати швидкість польоту відносно повітря, що критично важливо для:
- Стабільного польоту фіксованокрилих платформ
- Запобігання сваленню у критичних режимах
- Точного розрахунку енергоспоживання
- Оптимізації ефективності польоту
- Автоматичного посадкового підходу
Принцип роботи сенсора 4525DO
Цифровий сенсор тиску 4525DO від Measurement Specialties у датчику Matek ASPD 4525 використовує п’єзорезистивну технологію для вимірювання диференціального тиску в діапазоні ±1 PSI. Сенсор має вбудовану температурну компенсацію, що забезпечує точні вимірювання в широкому діапазоні робочих температур. Дані передаються через інтерфейс I2C з роздільною здатністю 14 біт, що дозволяє отримувати високоточні вимірювання швидкості повітря.
Інтеграція з автопілотами ArduPilot та PX4
Matek Digital Airspeed Sensor ASPD 4525 повністю сумісний з популярними автопілотами з відкритим вихідним кодом ArduPilot та PX4. Датчик автоматично розпізнається системою через шину I2C та не потребує додаткового налаштування. Висока частота оновлення 70 Гц забезпечує швидку реакцію системи керування на зміни швидкості повітря, що особливо важливо для динамічних маневрів та польотів у турбулентних умовах.

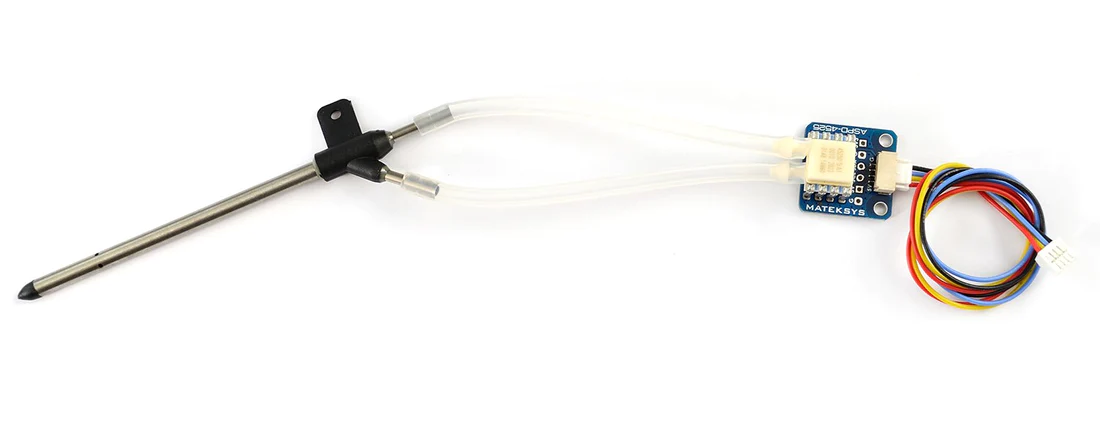

Pitot tube та встановлення датчика
У комплекті з Matek ASPD 4525 йде пластиковий приймач повітря (pitot tube) та силіконова трубка для підключення. Pitot tube повинен бути встановлений у місці з мінімальним впливом пропелерів та обтічникою повітря – зазвичай на носовій частині літака або на крилі. Правильне розміщення критично важливо для точних вимірювань швидкості.
Особливості для різних типів літальних апаратів
Датчик Matek Digital Airspeed Sensor ASPD 4525 особливо корисний для:
- Фіксованокрилих платформ – для запобігання сваленню та оптимізації крейсерської швидкості
- VTOL апаратів – для плавного переходу між режимами польоту
- Long-range дронів – для точного розрахунку часу польоту та дальності
- Планерів – для пошуку термічних потоків та оптимізації планування
Чому обирають Matek ASPD 4525 в DroneHub?
DroneHub пропонує оригінальні датчики повітряної швидкості Matek Digital Airspeed Sensor ASPD 4525 з офіційною гарантією виробника. У комплекті йдуть усі необхідні компоненти для встановлення: pitot tube, силіконова трубка та кабель GH1.25. Наша команда експертів надасть професійні консультації щодо правильного встановлення та калібрування датчика для оптимальної точності вимірювань. Швидка доставка Новою Поштою по всій Україні.
Датчик повітряної швидкості Matek ASPD 4525 від DroneHub – надійне рішення для точного вимірювання швидкості польоту фіксованокрилих платформ. Замовляйте з доставкою по Україні та отримайте професійний інструмент для безпечних польотів!
