Карбонова рама Mark4 10″ є ключовим елементом в конструкції квадрокоптера, відповідальним за його міцність та стабільність в повітрі. Вона відрізняється низькою вагою, високою міцністю та тривалим терміном служби, а також можливістю встановлення різноманітної електроніки. Рама дозволяє гнучко вибирати між аналоговою або цифровою системою передачі відео, оскільки вона сумісна з різними системами, включаючи DJI O3 Air Unit.

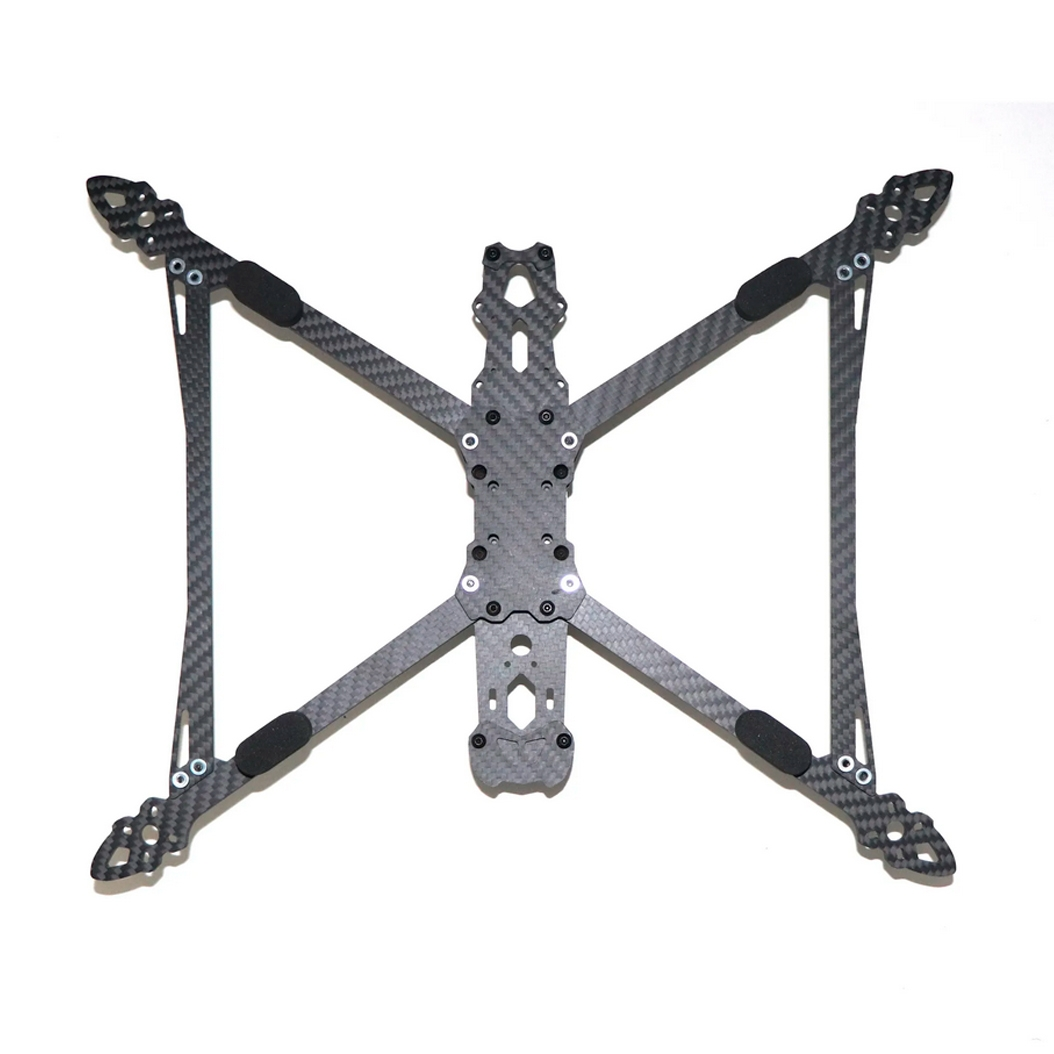

Mark4 10″ – це карбоновий каркас, підходящий для створення великих 10-дюймових дронів далекого дії. Рама має діагональну відстань між двигунами 473 мм і масивні промені з карбону товщиною 7,5 мм, які з’єднані між собою для додаткової жорсткості рами.
Рама призначена для камер розміру Micro (19 мм). Камера встановлена в карбонових боковинах для її захисту. На рамі можна розмістити штабелі з монтажними отворами 30,5×30,5 мм і 20×20 мм. У задній частині є місце для розміщення відеопередавача. Для відеопередавача передбачені монтажні отвори розміром 30,5×30,5 мм і 20×20 мм. Двигуни можна використовувати з отворами M3 діаметром 16 і 19 мм.
Рама призначена для використання при аналоговій передачі відео. Однак досвідчені збирачі дронів без особливих труднощів зможуть встановити в неї цифрові відеопередавачі.
Завдяки цим характеристикам збірка FPV-дрона на основі цієї рами забезпечить високу діагональну жорсткість променів, що позитивно впливає на якість польотів та стабільність в повітрі.
Технічні характеристики:
- Відстань по діагоналі між двигунами: 473 мм
- Вага: 270 г
- Монтажні отвори для стеків: 30,5×30,5 мм М3 / 20×20 мм М2
- Монтажні отвори для відеопередавача: 30,5×30,5 мм M3 / 20×20 мм M2
- Монтажні отвори для двигунів: 16 мм / 19 мм
- Товщина променя: 7,5 мм
- Верхня пластина: 3 мм
- Нижня пластина: 3 мм
- Розмір камери: Micro (19 мм)
