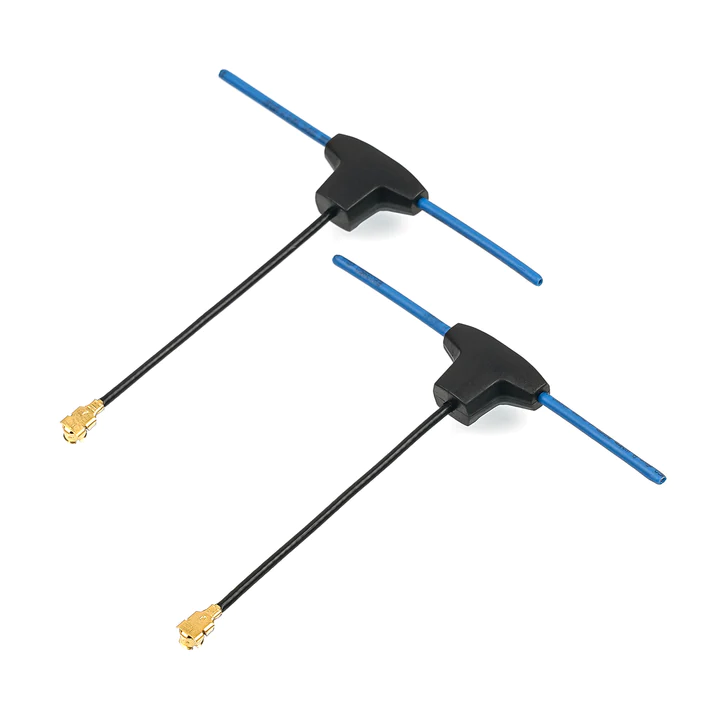

Антена дипольного типу T розроблена та виготовлена BETAFPV для приймача 915MHz/868MHz Ця антена є всеспрямованою. У комплекті з цією дипольною антеною є схема RF балуна, розміщена всередині вкритого гумовим корпусом. Кожен екземпляр антени перевіряється за допомогою спектрографа частот, щоб переконатися, що вона працює у правильному стані.
Специфікація:
- Довжина коаксіального кабелю: 46 мм
- Ширина антени: 60 мм

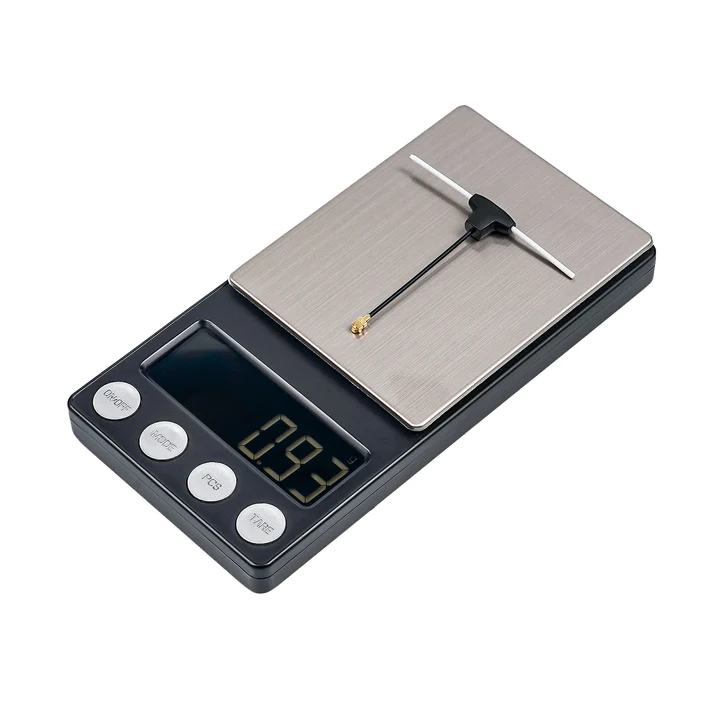

- Вага: 0,94 г
- Роз’єм: IPEX MHF
- Підсилення: 2dBi
- КСВП: <1.6 (версія 915MHz/868MHz)Яку антену вибрати? Чи сумісні ці антени з іншими приймачами, такими як Frsky або TBS?
По-перше, вона сумісна з будь-яким приймачем, що має роз’єм IPEX MHF. Зверніть увагу, що не слід використовувати антену з неправильною частотою. Навіть якщо зовні вони виглядають майже однаково, всередині різна схема балуна, що впливає на зміну продуктивності при неправильній частоті. По-друге, коротша антена (ця) призначена тільки для маленьких дронів типу whoop. Якщо ви очікуєте повноцінної продуктивності, рекомендуємо використовувати довшу версію.
Антена BETAFPV дипольного типу T є всеспрямованою. Нижче наведено зображення 3D-моделі радіаційного випромінювання антени.
RF Антенний Балун
Що таке балун і чому ми повинні використовувати його в цих дипольних антенах T?
Щоб ці збалансовані антени могли живитися від коаксіального кабелю, на точці підключення часто встановлюється балун антени. Для детальнішої інформації, будь ласка, перегляньте статтю “Що таке балун: RF Антенний Балун”.
Для антени дипольного типу T схема балуна розміщена в гумовому корпусі. Для різних антен існують відповідні схеми балуна.
